Ring- und Trommelware Ratgeber

Alles Wissenswerte rund um Ring- und Trommelware — Auswahl, Normen und Anwendung.

Welche Liefereinheiten finden Sie hier?

Diese Kategorie führt Kabel und Leitungen ausschließlich als fertige Abpackung: 50-m-Ringe, 100-m-Ringe und 500-m-Trommeln. Gegenüber dem Zuschnitt ist das die Form für eine ganze Installation – ein durchgehendes Stück mit Reserve im Haus, ohne dass bei jedem Abgang neu bestellt werden muss. Für 500-m-Trommeln gilt Speditionsversand; den Zuschlag nennt die jeweilige Produktseite.

Welche Bauarten gibt es als Ring oder Trommel?

Typ Einsatz nach Herstellerangabe Verfügbar als
NYM-J, grau, 300/500 V Installation über, auf, in und unter Putz in trockenen, feuchten und nassen Räumen 50-m-Ring, 100-m-Ring, 500-m-Trommel
NYY-J, schwarz, 600/1.000 V Verlegung in der Erde, im Freien, in Innenräumen und in Beton 50-m-Ring

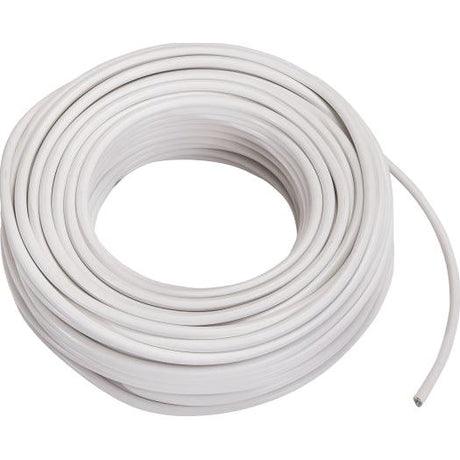

H05VV-F, PVC, flexibel Geräteanschlüsse im trockenen Innenraum 50-m-Ring

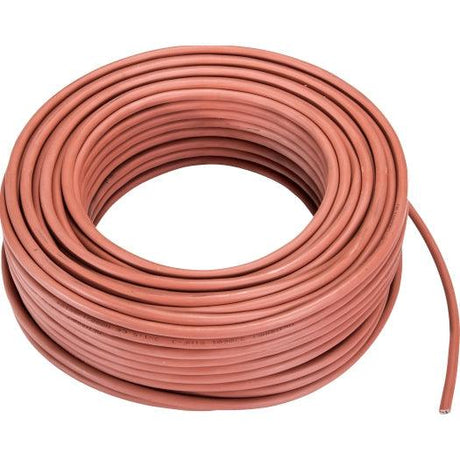

Silikonleitung (SIHF), rotbraun hitzebeständige Anwendungen, etwa am Saunaöfen-Anschluss 50-m-Ring

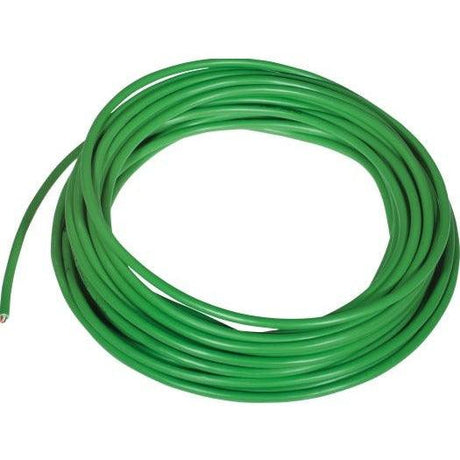

J-Y(ST)Y, grün Telefon-, Signal- und EIB-/KNX-Installation in der Gebäudeautomation 100-m-Ring, 500-m-Trommel
CAT7 und CAT7a Netzwerkinstallation, 1.000 bis 1.500 MHz, Simplex oder Duplex 100-m-Ring
Koaxialkabel TV- und SAT-Installation, Schirmungsmaß 95 dB und über 110 dB 100-m-Ring

50 Meter, 100 Meter oder 500 Meter?

Nicht jeder Querschnitt liegt in jeder Abpackung. Bei der NYM-J sind 3x1,5, 3x2,5 und 5x2,5 mm² in allen drei Einheiten verfügbar, 5x1,5 mm² als 100-m-Ring und 500-m-Trommel, 7x1,5 mm² als 50-m-Ring. Häufig gewählt: NYM-J 3x1,5 als 50-m-Ring, NYM-J 5x2,5 als 500-m-Trommel, NYY-J 5G2,5 als 50-m-Ring, EIB-Leitung J-Y(ST)Y 2x2x0,8 als 500-m-Trommel und Koaxialkabel 95 dB als 100-m-Ring.

Und wenn nur wenige Meter gebraucht werden?

Dann ist der Zuschnitt die abfallfreie Wahl: unter Meterware schneiden wir ab 1 Meter auf Wunschlänge, immer als durchgehendes Stück. Schnittware ist vom Umtausch ausgeschlossen, eine zu knapp gemessene Länge lässt sich also nicht nachträglich verlängern. Nach Bauart sortiert liegen die fertigen Einheiten unter Installationsleitung NYM-J und Erdkabel NYY-J. Welcher Querschnitt für einen Stromkreis zulässig ist, legt die ausführende Elektrofachkraft fest.
