Motorschutzschalter & Gehäuse Ratgeber

Alles Wissenswerte rund um Motorschutzschalter & Gehäuse — Auswahl, Normen und Anwendung.

Ein Motorschutzschalter ist ein Schutzschalter für Elektromotoren, der bei anhaltender Überlast, bei Kurzschluss und beim Ausfall einer Phase abschaltet. Anders als eine Sicherung lässt er sich auf den Nennstrom des Motors einstellen und nach dem Auslösen direkt wieder einschalten. Wir führen den Motorschutzschalter von ETI in sechs Einstellbereichen von 1,0 bis 16 A, dazu ein passendes Schutzgehäuse in IP55.

Ergänzt wird die Kategorie durch Schaltgeräte für den Maschinenbau: einen Haupt-Not-Aus-Schalter, einen Hilfsschalter und einen Sicherheits-Positionsschalter. Alle Geräte sind für die Elektrofachkraft gedacht, die einen Motorabgang plant, nachrüstet oder austauscht.

Welcher Einstellbereich passt zu Ihrem Motor?

Maßgeblich ist der Nennstrom auf dem Typenschild des Motors. Wählen Sie den Einstellbereich, in dem dieser Wert liegt, und stellen Sie den Drehknopf genau auf den Nennstrom ein. Liegt der Wert an der Grenze zweier Bereiche, ist der Bereich günstiger, in dem er näher an der Mitte liegt.

Einstellbereich Herstellernummer Richtwert Motorleistung*
1,0 – 1,6 A 004600060 0,37 – 0,55 kW
1,6 – 2,5 A 004600070 0,75 kW
2,5 – 4,0 A 004600080 1,1 – 1,5 kW
4,0 – 6,3 A 004600090 2,2 kW
6,3 – 10 A 004600100 3,0 – 4,0 kW
10 – 16 A 004600110 5,5 – 7,5 kW

* Typische Werte für vierpolige Drehstrommotoren an 400 V. Wirkungsgrad, Leistungsfaktor und Polzahl verschieben den tatsächlichen Nennstrom, deshalb gilt immer das Typenschild. Mit dem größten Bereich bis 16 A decken Sie Motoren bis etwa 7,5 kW ab. Ein 11-kW-Motor liegt bei rund 21 A und braucht ein Gerät mit höherem Einstellbereich.

So schützt der Motorschutzschalter den Motor

Im Gerät arbeiten zwei Auslöser zusammen. Der thermische Auslöser reagiert auf Überlast, die über längere Zeit anhält, etwa bei einem blockierten Lüfter oder einer schwergängigen Pumpe. Der magnetische Auslöser trennt bei einem Kurzschluss innerhalb von Millisekunden. Hinzu kommt die Phasenausfallempfindlichkeit nach EN / IEC 60947-4-1.

Der Phasenausfall ist der Fall, den eine einfache Sicherung oft nicht erkennt. Fällt eine der drei Phasen weg, läuft ein Drehstrommotor auf zwei Phasen weiter, zieht dabei deutlich mehr Strom und überhitzt. Der Motorschutz erkennt die Unsymmetrie und schaltet ab, bevor die Wicklung Schaden nimmt. Über die START- und STOP-Taste wird der Motor direkt am Gerät geschaltet, die TEST-Funktion prüft die Auslösung.

Abgrenzung zum Leitungsschutzschalter

Merkmal Motorschutz Leitungsschutzschalter
Auslösewert stufenlos auf den Motornennstrom einstellbar fest, z. B. 16 A
Phasenausfall erkennt und schaltet ab nicht vorgesehen
Bedienung START, STOP, TEST am Gerät Kipphebel
Einsatz Motorabgang, Maschine Leitungen in Endstromkreisen

Ein Leitungsschutzschalter mit C-Charakteristik verhindert zwar das Auslösen beim Anlauf, schützt die Wicklung aber nicht vor schleichender Überlast. Für Steckdosen- und Lichtkreise bleibt er die richtige Wahl, Sie finden ihn unter Leitungsschutzschalter. Fehlerstromschutz ergänzen Sie über die Geräte in Leitungs- und Personenschutz.

Gehäuse IP55 für die Montage an der Maschine

Der Schalter passt auf die Hutschiene 35 mm und lässt sich damit in jeder Unterverteilung einbauen, passende Gehäuse finden Sie unter Kleinverteiler. Soll der Motor direkt an der Maschine geschaltet werden, kommt das Isolierstoffgehäuse mit der Herstellernummer 004600200 zum Einsatz. Es ist in Schutzart IP55 ausgeführt, also gegen Staub in schädlicher Menge und gegen Strahlwasser geschützt.

Für die Leitungseinführung in das Gehäuse eignen sich Kabelverschraubungen mit Zugentlastung. Als Anschlussleitung zum Motor ist eine Gummileitung H07RN-F für den rauen Einsatz verbreitet.

Not-Aus, Hilfsschalter und Positionsschalter

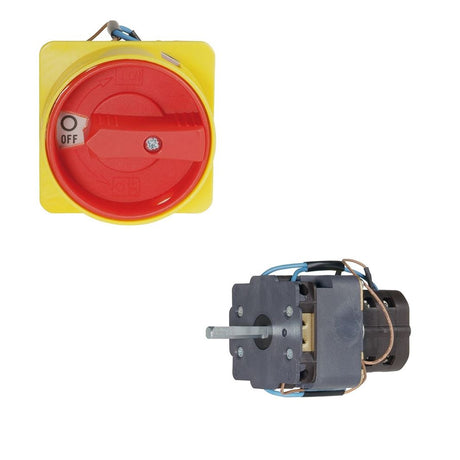

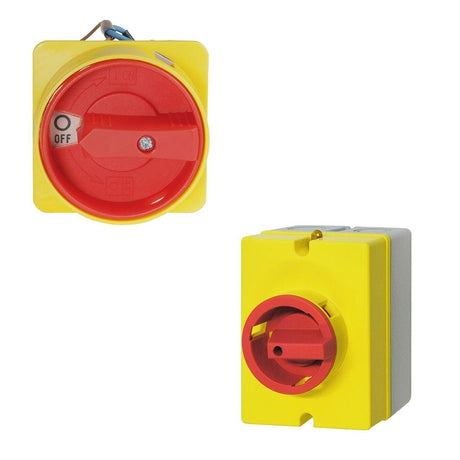

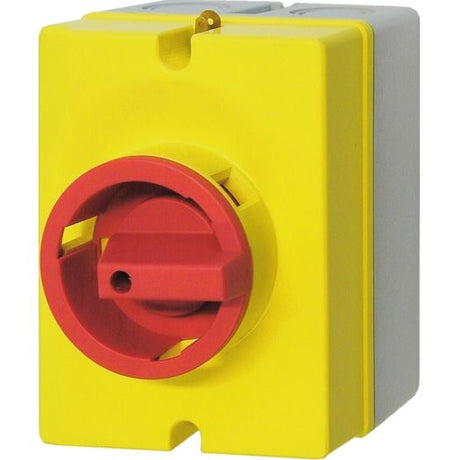

In dieser Kategorie führen wir außerdem einen verriegelbaren Haupt-Not-Aus-Schalter von PCE für Fronteinbau oder Aufputz mit 400 V. Für Melde- und Steueraufgaben gibt es den aufsteckbaren Hilfsschalter EATON 082882 mit einem Schließer und einem Öffner. Der Sicherheits-Positionsschalter EATON LS-S11S/RLA mit Rollenhebel erfasst Endlagen an Türen und Schutzhauben, Schutzart IP66/IP67.

Für ortsveränderliche Maschinen mit Steckanschluss gibt es eine Alternative zum fest montierten Gerät: CEE-Motorschutzstecker von PCE in 16 und 32 A, die den Motorschutz direkt im Stecker tragen. Sie finden sie im PCE-Sortiment.

Motorschutzschalter bei Sanos bestellen

Der ETI-Schutzschalter ist bei uns mit 53 Kundenbewertungen gelistet. Wählen Sie den Einstellbereich direkt auf der Produktseite und bestellen Sie das Gehäuse bei Bedarf mit. Ab 249 € Bestellwert versenden wir frachtfrei per DHL oder GLS, Betriebe können auf Rechnung bestellen. Steckvorrichtungen für den Motoranschluss finden Sie unter CEE-Steckvorrichtungen. Größere Stückzahlen für den Schaltschrank- oder Maschinenbau stellen wir auf Anfrage zusammen.

Häufig gestellte Fragen

1 Wie stelle ich einen Motorschutzschalter richtig ein?
Auf den Nennstrom vom Typenschild des Motors. Der Drehknopf wird genau auf diesen Wert gestellt, nicht darüber. Liegt der Nennstrom an der Grenze zweier Einstellbereiche, ist das Gerät günstiger, bei dem er näher an der Mitte des Bereichs liegt.
2 Reicht der ETI-Motorschutzschalter für einen Motor mit 11 kW?
Nein. Der größte Einstellbereich in unserem Sortiment endet bei 16 A und deckt damit Motoren bis etwa 7,5 kW an 400 V ab. Ein 11-kW-Motor hat einen Nennstrom von rund 21 A und braucht ein Gerät mit höherem Einstellbereich.
3 Braucht ein Motorschutzschalter zusätzlich eine Vorsicherung?
Das hängt vom Kurzschlussstrom am Einbauort ab. Das Gerät übernimmt Überlast- und Kurzschlussschutz für den Motorabgang. Übersteigt der mögliche Kurzschlussstrom sein Schaltvermögen, ist eine Vorsicherung nötig. Die Auslegung legt die Elektrofachkraft anhand der Netzdaten fest.
4 Was bedeutet IP55 beim Gehäuse?
Geschützt gegen Staub in schädlicher Menge und gegen Strahlwasser aus beliebiger Richtung. Das Gehäuse 004600200 eignet sich damit für die Montage direkt an der Maschine, etwa in Werkstatt oder Landwirtschaft, wo Staub und Spritzwasser auftreten.
5 Wofür ist die TEST-Taste am Motorschutzschalter?
Sie prüft, ob der Auslösemechanismus funktioniert. Beim Betätigen muss das Gerät auslösen und den Motor vom Netz trennen. Danach wird es über die START-Taste wieder eingeschaltet. Die Funktionsprüfung ersetzt keine Messung im Rahmen der wiederkehrenden Prüfung.
