CEE-Verteiler Ratgeber

Alles Wissenswerte rund um CEE-Verteiler — Auswahl, Normen und Anwendung.

CEE-Verteiler für Baustelle, Veranstaltung und Industrie

Ein CEE-Verteiler überführt eine zentrale Drehstromzuleitung sicher in mehrere abgesicherte Abnahmestellen – ob auf der Baustelle, bei einer Veranstaltung, im Hafen oder in der Werkstatt. In dieser Kategorie führen wir das vollständige Programm: Wandverteiler für die feste Installation, mobile Verteiler für den Einsatz vor Ort, robuste Baustromverteiler nach DIN EN 61439-4 (VDE 0660-600-4) für den Baustelleneinsatz sowie unsere eigenen SANOS-Verteiler in Vollgummi- und Kunststoffausführung.

CEE-Stromstärken: 16 A, 32 A oder 63 A?

Die Wahl der richtigen Stromstärke ist die wichtigste Entscheidung beim Verteilerkauf. Sie hängt von der Zuleitung, vom Anschlusswert der angeschlossenen Geräte und – bei mobilen Anwendungen – von der vor Ort verfügbaren Stromabnahme ab. Eine Unterdimensionierung führt zu thermischer Überlastung der Steckverbinder, eine Überdimensionierung zu unnötigen Kosten und überdimensionierten Kabeln.

Stromstärke Polzahl Leistung max. Typische Anwendung
16 A / 230 V 3-polig 3,7 kW Camping, kleine Baustelle, mobile Werkstatt
16 A / 400 V 5-polig 11 kW kleine Maschinen, Schweißgerät, Tauchpumpe
32 A / 400 V 5-polig 22 kW Baustelle, Veranstaltung, Industrieanlagen
63 A / 400 V 5-polig 43 kW Großbaustellen, Bühnentechnik, Containerverteilung
125 A / 400 V 5-polig 87 kW Schwerlasten, Hauptverteilung, Industrie

Beachten Sie: Die rote 5-polige CEE-Steckvorrichtung führt drei Außenleiter, einen Neutralleiter und einen Schutzleiter – sie liefert 400 V Drehstrom. Die blaue 3-polige Variante (Außenleiter, Neutralleiter, Schutzleiter) führt 230 V Wechselstrom und wird unter anderem im Campingbereich eingesetzt. Wer die Polzahl verwechselt, riskiert beim Anschluss elektronischer Verbraucher kapitale Schäden.

Wandverteiler oder mobiler Verteiler?

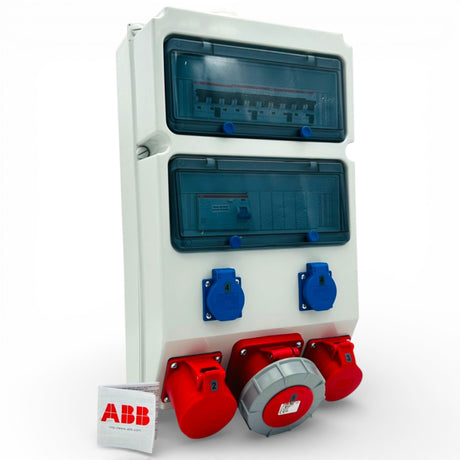

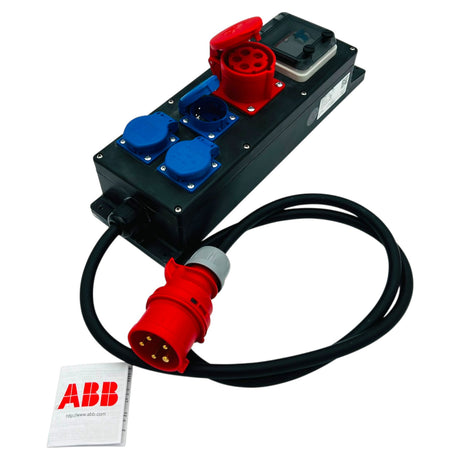

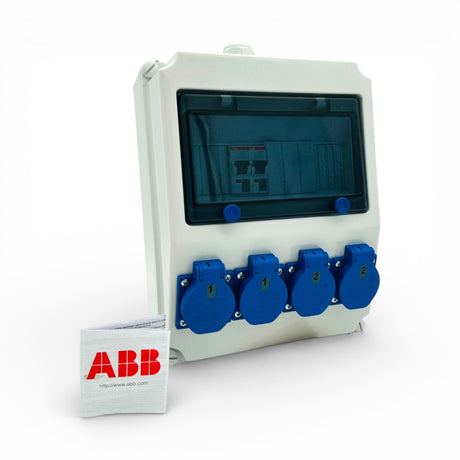

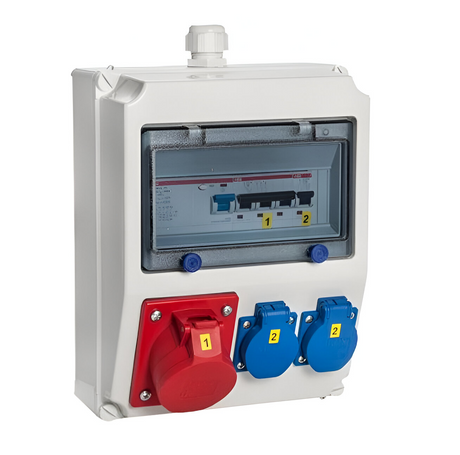

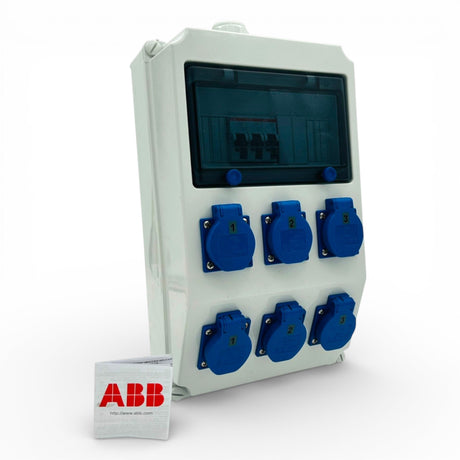

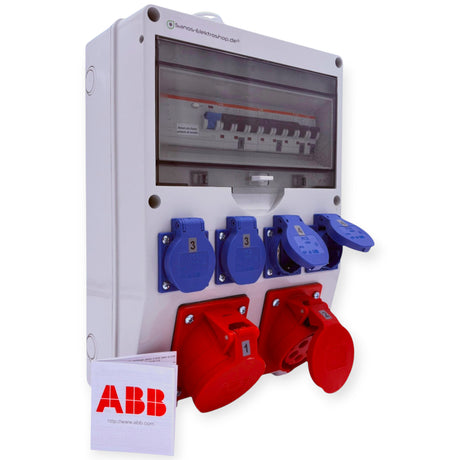

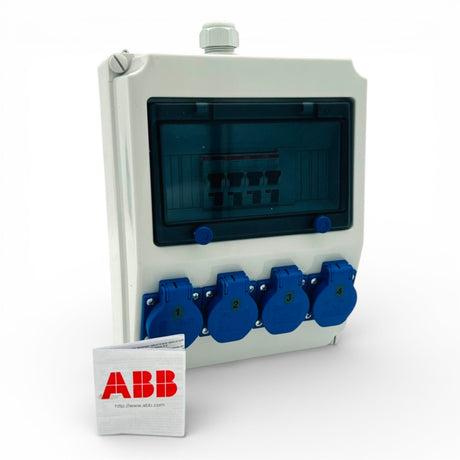

Wandverteiler werden permanent montiert und versorgen einen festgelegten Arbeitsplatz – Werkstattecke, Lager, Tankstelle oder PV-Anlage. Sie sind in der Regel direkt einspeisbar per Festanschluss oder über CEE-Wandgerätestecker. Mobile Verteiler verfügen über ein flexibles Anschlusskabel mit CEE-Stecker und werden bedarfsweise an unterschiedlichen Versorgungspunkten betrieben. Für die Baustelle existiert mit dem Baustromverteiler nach DIN EN 61439-4 (VDE 0660-600-4) eine eigene Bauform mit verstärktem Gehäuse und integrierter Fehlerstrom-Schutzeinrichtung. Für Auswahl und Betrieb auf Bau- und Montagestellen gilt zusätzlich die DGUV Information 203-006 (Ausgabe Mai 2022, früher BGI/GUV-I 608). Baustromverteiler unterliegen der wiederkehrenden Prüfung durch eine Elektrofachkraft; die Fristen legt der Unternehmer nach DGUV Vorschrift 3 fest.

Verteilertyp Anschluss Schutzart Einsatz

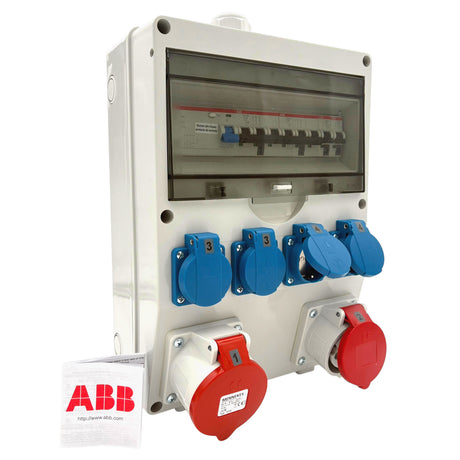

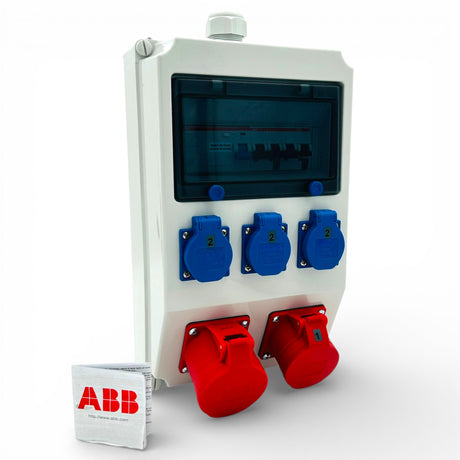

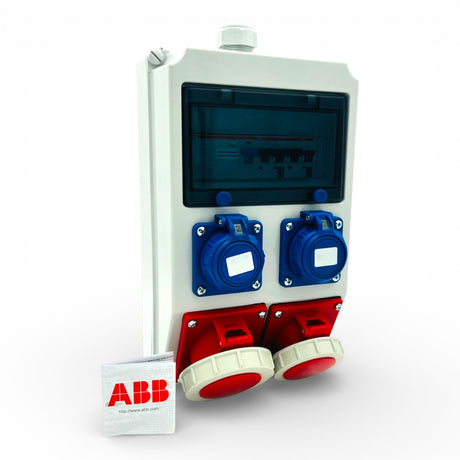

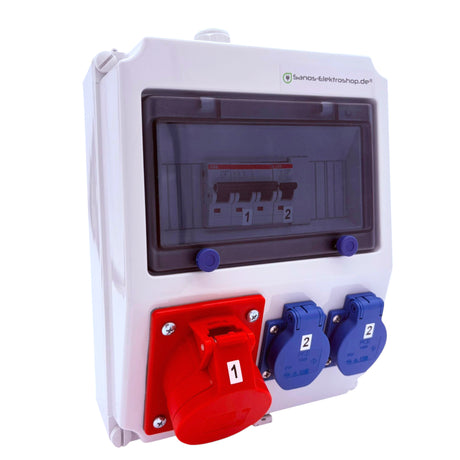

Wandverteiler Festanschluss oder Wandgerätestecker IP44 bis IP67 Werkstatt, Garage, Lager, dauerhaft

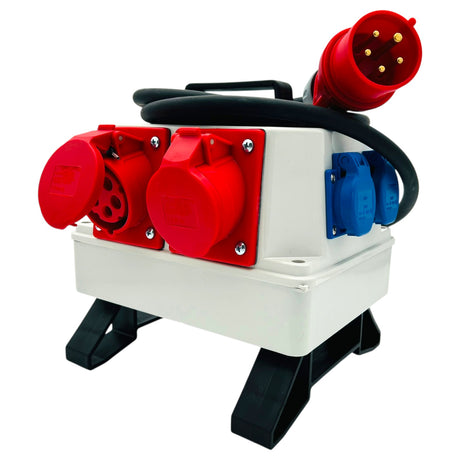

Mobilverteiler flexible Zuleitung mit CEE-Stecker IP44 oder IP54 Veranstaltung, Werkstatt, Außeneinsatz
Baustromverteiler flexible Zuleitung oder Festanschluss IP44 / IP54 Baustelle, Bauart nach DIN EN 61439-4
Vollgummi-Verteiler flexible Zuleitung IP44 / IP54 raues Umfeld, Industrie, Outdoor

FI-Schutz integriert oder nicht?

Auf Bau- und Montagestellen gilt für Steckdosenstromkreise bis 32 A Bemessungsstrom eine Fehlerstrom-Schutzeinrichtung mit 30 mA Bemessungsdifferenzstrom, oberhalb von 32 A sind es 500 mA (DGUV Information 203-006, Ausgabe Mai 2022). Für Drehstromsteckdosen bis einschließlich 63 A fordern DGUV Information 203-006 und DIN VDE 0100-704:2018-10 einen allstromsensitiven RCD vom Typ B oder B+ nach EN 62423: Typ A oder F genügt dort nicht, weil glatte Gleichfehlerströme aus frequenzgesteuerten Betriebsmitteln die Auslösung beeinträchtigen können. Ein Typ B darf dabei nicht hinter einem Typ A oder F liegen. Für Schuko-Abgänge bleibt der pulsstromsensitive Typ A zulässig, solange dort keine frequenzgesteuerten Betriebsmittel betrieben werden. Verteiler ohne eigene Fehlerstrom-Schutzeinrichtung sind nur einsetzbar, wo der RCD-Schutz nachweislich vorgelagert erfolgt – etwa in der Hauptverteilung des Gebäudes. Welcher Typ für Ihren Einsatz erforderlich ist, legt die Elektrofachkraft anhand der eingesetzten Betriebsmittel und der Gefährdungsbeurteilung fest.

Schutzart und Bauform: vom Bürobetrieb bis zum Außendienst

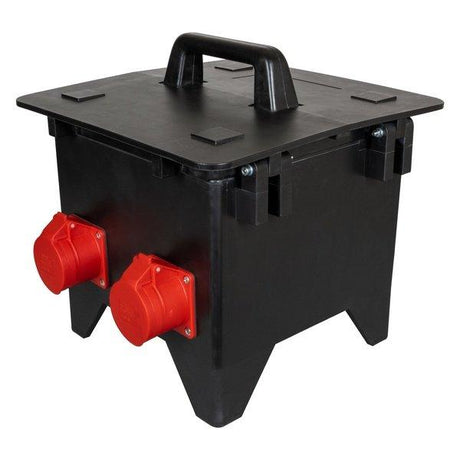

Die Schutzart nach IEC 60529 entscheidet darüber, ob der Verteiler unter den jeweiligen Bedingungen sicher betrieben werden kann. IP44 ist Standard für allseitigen Spritzwasserschutz, IP54 ergänzt zusätzlich Staubschutz, IP67 ist staubdicht und kurzzeitig wasserdicht. Vollgummi-Verteiler vom Typ SANOS bieten zusätzlich mechanische Robustheit gegen Schläge, Stöße und chemische Belastung – bewährt in Industriebetrieben, Werften und anderen rauen Umgebungen.

Markenspektrum und Konfektion

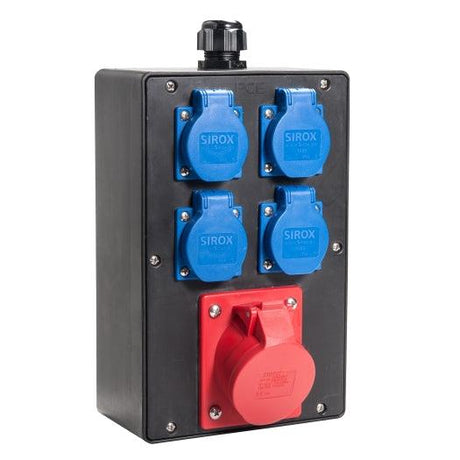

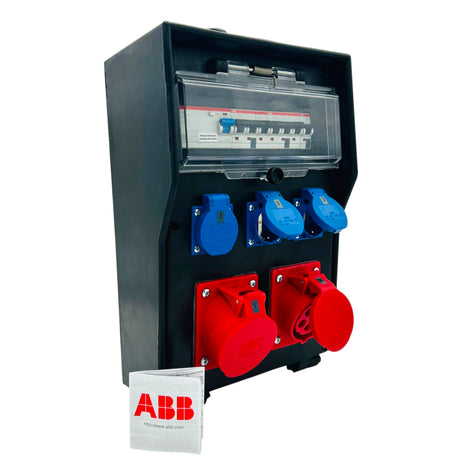

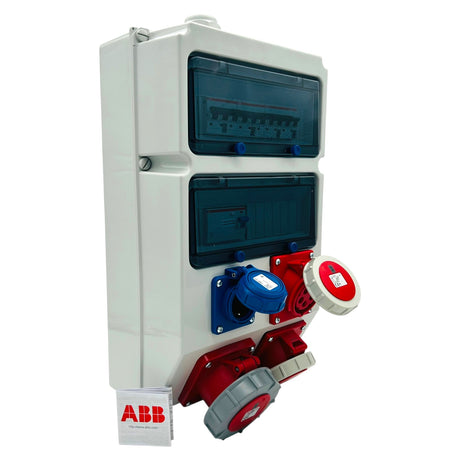

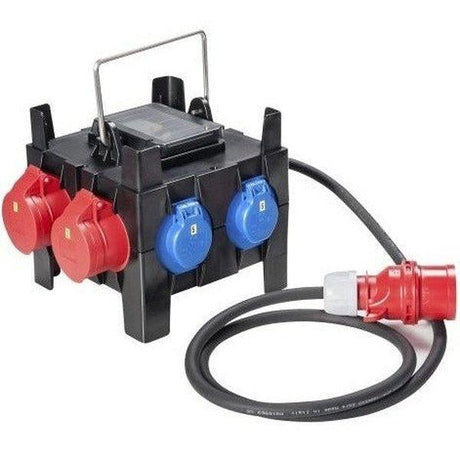

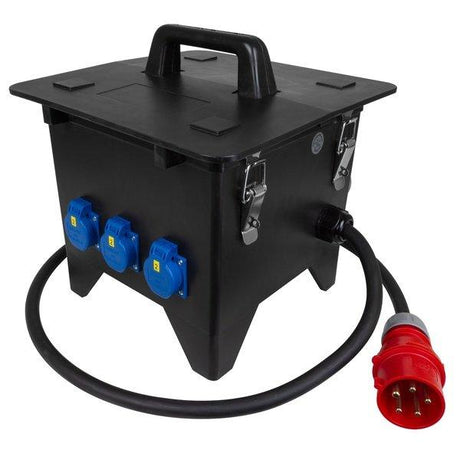

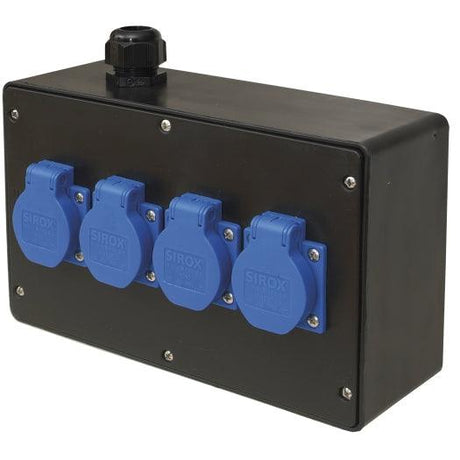

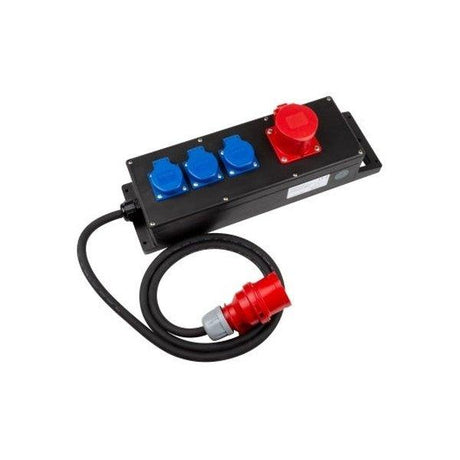

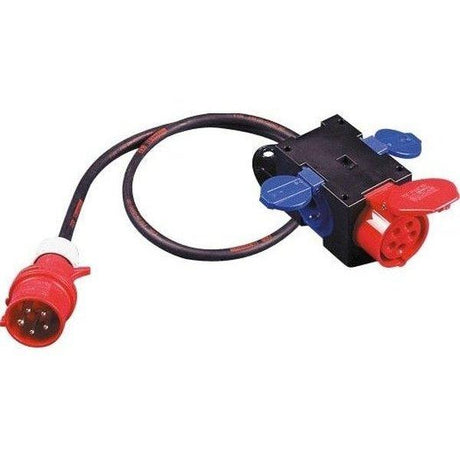

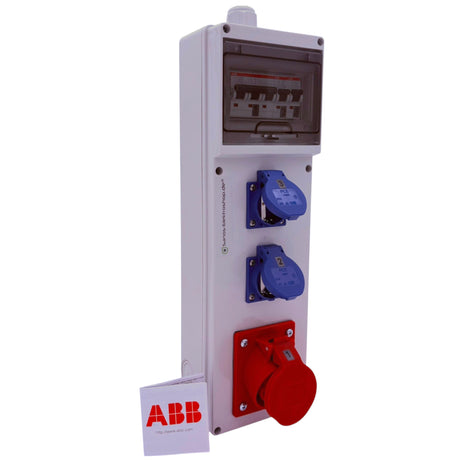

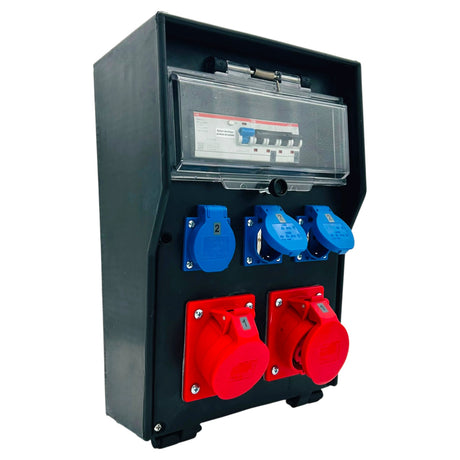

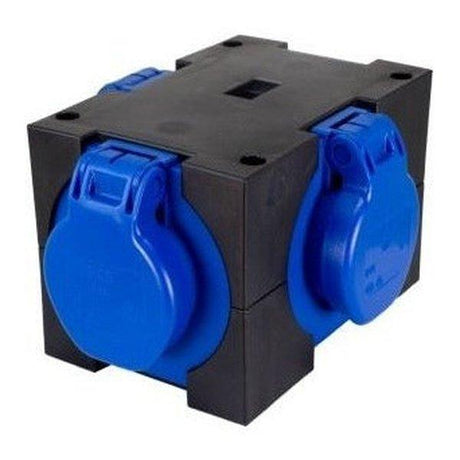

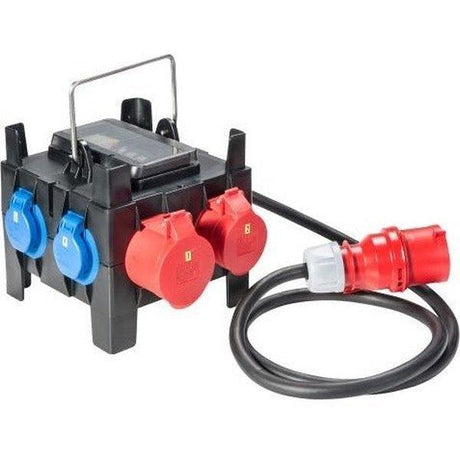

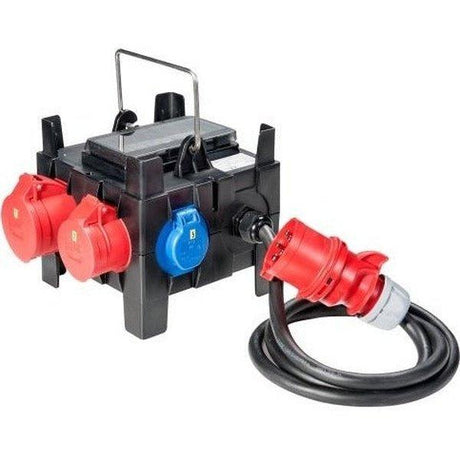

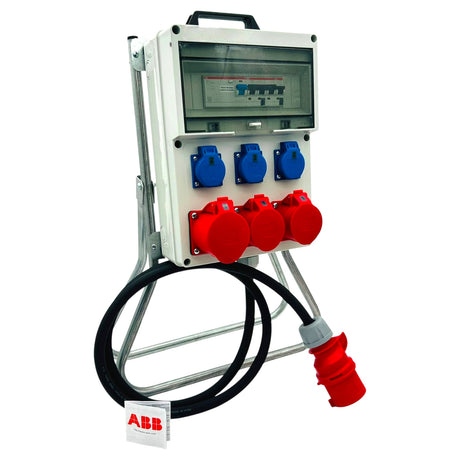

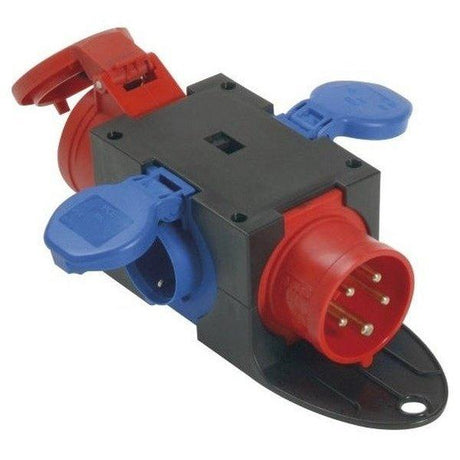

Das Sortiment umfasst Verteiler unserer SANOS-Eigenproduktion sowie von PCE, SIROX und VOTHA. Die SANOS-Wand-, Mobil- und Standverteiler werden bei der C-E-E Manufaktur GmbH in Deutschland konfektioniert und mit Schutzgeräten von ABB sowie Steckvorrichtungen von PCE oder Mennekes bestückt – individuelle Bestückung nach Kundenwunsch auf Anfrage. PCE liefert die CEE-Kompaktverteiler und die KAPPEL-Verteiler mit Tragegriff in IP44. SIROX und VOTHA ergänzen das Programm um Vollgummi-Verteiler und Vollgummi-Wandverteiler für den rauen Einsatz.

Passendes Zubehör für den vollständigen Aufbau Ihrer mobilen Stromversorgung finden Sie in den Kategorien CEE-Adapter, CEE-Kupplungen, CEE-Stecker sowie für die Zuleitung in der Übersicht der CEE-Verlängerungen. Für die Anschlussleitung empfehlen wir Gummileitung H07RN-F oder die robustere PUR-Variante. Vor- und nachgeschaltete Schutzkomponenten finden Sie unter Leitungs- und Personenschutz.

Sie planen einen Sonderverteiler mit individueller Bestückung – etwa mit RCM-Modul, Verbrauchszähler oder spezieller FI-Konfiguration? Sprechen Sie unsere Vertriebstechnik unter 06204 6016721 (Mo–Fr 08:00–16:00) an. Wir konfektionieren auf Wunschmaß.

Häufig gestellte Fragen

1 Welche CEE-Stromstärke brauche ich für meine Baustelle?
Für klassische Handwerksbaustellen reicht in der Regel ein 16-A- oder 32-A-Verteiler bei 400 V. Werden Schwerlastmaschinen, Kranbetrieb oder mehrere Schweißarbeitsplätze versorgt, ist 63 A oder 125 A erforderlich. Maßgeblich ist die Summe der gleichzeitig betriebenen Verbraucher zuzüglich eines Sicherheitspuffers von 20–30 Prozent.
2 Was ist der Unterschied zwischen einem 3-poligen und einem 5-poligen CEE-Verteiler?
Der 3-polige CEE-Stecker mit blauem Gehäuse führt einen Außenleiter, einen Neutralleiter und einen Schutzleiter – er liefert 230 V Wechselstrom. Der 5-polige CEE-Stecker mit rotem Gehäuse führt drei Außenleiter, Neutralleiter und Schutzleiter und liefert 400 V Drehstrom. Drehstrom wird für Motoren, Schweißgeräte und industrielle Verbraucher benötigt, Wechselstrom für klassische Haushaltsgeräte und Camping.
3 Ist ein FI im CEE-Verteiler vorgeschrieben?
Für den gewerblichen Einsatz und auf Baustellen schreiben DIN VDE 0100-704 und DGUV Vorschrift 3 einen FI-Schutzschalter mit 30 mA Bemessungsdifferenzstrom für alle Schuko-Abgänge vor. Im privaten Bereich kann der FI auch an der vorgelagerten Stelle in der Hausverteilung sitzen. Im Zweifel immer Verteiler mit integriertem FI wählen – sie bieten Schutz unabhängig vom Anschlussort.
4 Was bedeutet die Schutzart IP44 oder IP67 bei einem CEE-Verteiler?
Die IP-Schutzart beschreibt den Schutz gegen Berührung, Fremdkörper und Wasser. IP44 entspricht Schutz gegen festes Eindringen ab 1 mm Größe und allseitiges Spritzwasser. IP54 ergänzt Staubschutz, IP67 ist staubdicht und kurzzeitig wasserdicht beim Untertauchen. Für klassische Baustellen reicht IP44; für Außeneinsatz mit Niederschlag, Hafenbetrieb oder Tauchpumpenanwendungen wählen Sie IP54 oder höher.
5 Was unterscheidet einen Bauverteiler nach BGI 608 von einem normalen Mobilverteiler?
Bauverteiler nach BGI 608 erfüllen besondere mechanische und sicherheitstechnische Anforderungen für den Baustelleneinsatz: verstärktes Gehäuse, integrierter FI mit 30 mA, abgesicherte Schuko- und CEE-Abgänge, normierte Prüfplakette mit regelmäßiger E-Check-Wartung. Sie sind auf deutschen Baustellen für alle gewerblichen Arbeiten faktisch vorgeschrieben. Ein normaler Mobilverteiler kann diese Vorschriften nicht ersetzen.
