Schuko-Kupplung

Welche Schuko-Kupplung passt zu meinem Einsatz?

Die Kupplung sitzt am Verbraucherende der Leitung, der Stecker am speisenden Ende. Welche Ausführung die richtige ist, entscheiden zwei Fragen: Wie nass wird es am Einsatzort, und wie oft wird gesteckt? Danach richten sich Schutzart und Deckelbauart.

IP20, IP54 oder IP68?

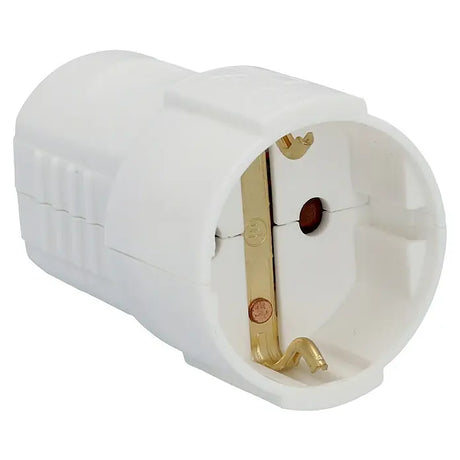

IP20 ohne Deckel genügt in trockenen Innenräumen – dazu zählen die Taurus 2510 mit Polyamid-Einsatz, die Taurus 2520 mit Vollgummi-Einsatz und die Kunststoff-Schutzkontakt-Kupplung mit Tülle. IP54 ist die Wahl für Werkstatt, Baustelle und Außeneinsatz. Für dauernd nasse Umgebungen führen wir die wasserdichten Ausführungen PCE 20251-b in Blau und PCE 20251-u in Grün in IP68. Die Abgrenzung im Detail erklärt unser Ratgeber Schuko-Kupplung wählen: IP20, IP54 oder IP68?.

Deckel am Band oder Federklappdeckel?

Beide halten die Schutzart im ungesteckten Zustand. Der Deckel am Band hängt lose an der Kupplung und muss von Hand aufgesetzt werden; der Federklappdeckel schließt nach dem Ziehen des Steckers von selbst. Wo häufig gesteckt wird, ist der Federklappdeckel im Alltag verlässlicher, weil niemand den Deckel vergessen kann.

Taurus oder Top Taurus?

Der Unterschied liegt in der Montage. Die Top-Taurus-Reihe arbeitet mit schraubenlosem Schnellverschluss – verfügbar mit Federklappdeckel und mit Deckel am Band. Die klassischen Taurus-Kupplungen werden verschraubt.

Wann ist eine 3-fach-Kupplung sinnvoll?

Wenn drei Verbraucher aus einer Zuleitung versorgt werden sollen, etwa auf der Baustelle oder bei Veranstaltungen. Die PCE 3-fach-Kupplung mit Federklappdeckel wird inklusive Überwurfmutter geliefert. Wichtig: Die Summe der angeschlossenen Lasten darf die Belastbarkeit der Zuleitung nicht überschreiten.

Der Anschluss von Steckvorrichtungen ist Aufgabe einer Elektrofachkraft. Passende Gegenstellen finden Sie unter Schuko-Stecker, den Überblick über das gesamte Programm unter Schuko-Steckvorrichtungen.
