PCE Ratgeber

Alles Wissenswerte rund um PCE — Auswahl, Normen und Anwendung.

PCE ist die Marke des Herstellers PC Electric mit Sitz in St. Martin im Innkreis, Österreich, der seit 1973 CEE-Stecker und -Kupplungen fertigt. Nicht zu verwechseln ist die Marke mit PCE Instruments, einem Anbieter von Messgeräten. Bei uns finden Sie 101 Artikel des Herstellers: CEE-Steckvorrichtungen von 16 bis 125 A in 3- und 5-poliger Ausführung, dazu Schuko-Stecker und -Kupplungen aus Vollgummi sowie Maschinensteckdosen.

Das Sortiment nach Bauform

Bauform Artikel Typischer Einsatz

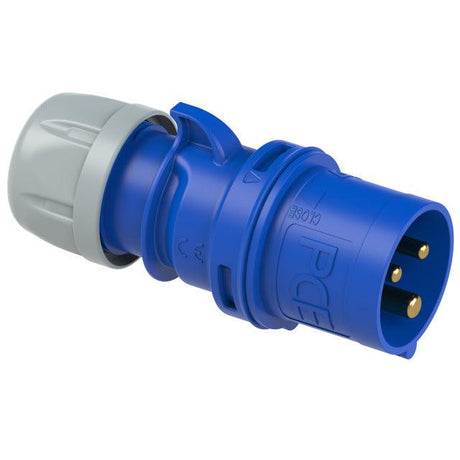

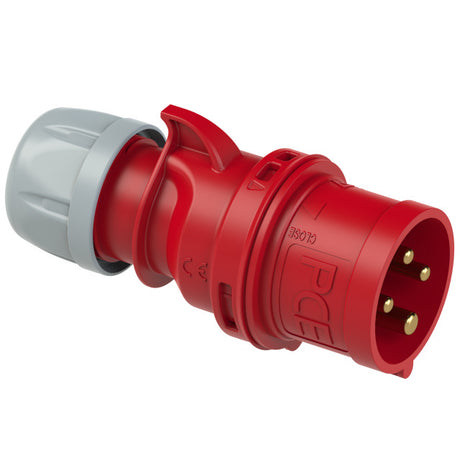

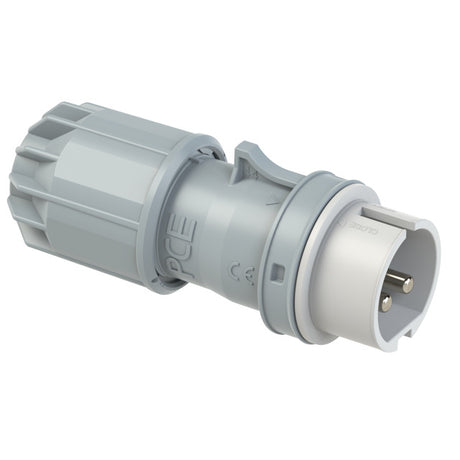

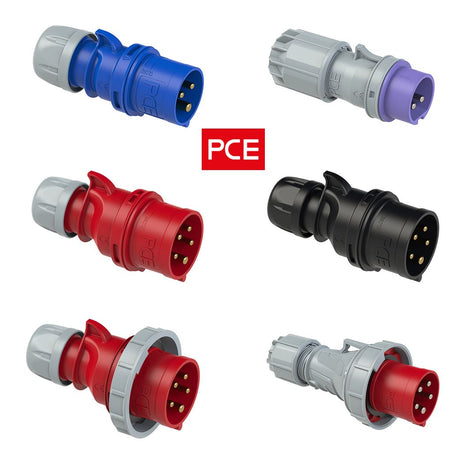

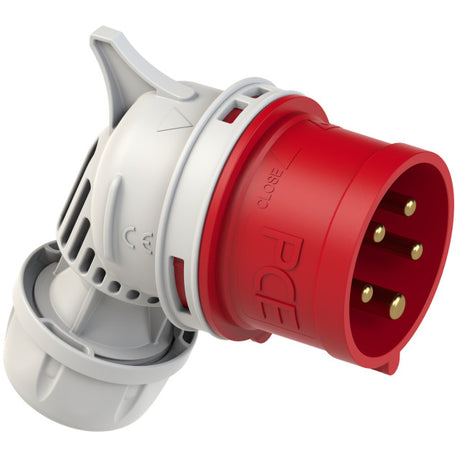

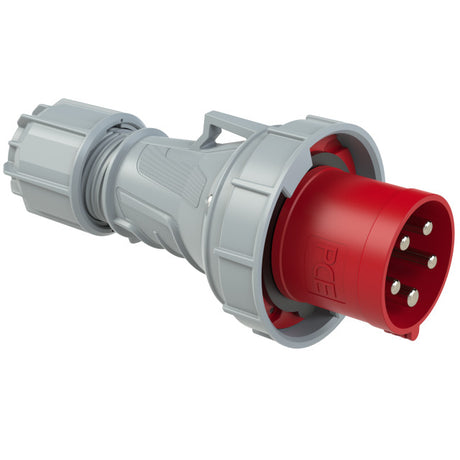

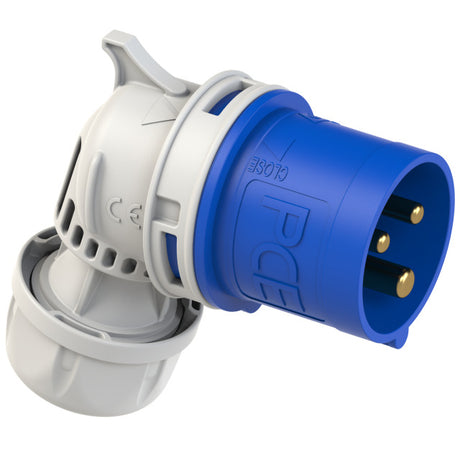

CEE-Stecker 16 Anschlussleitung von Maschine oder Verteiler

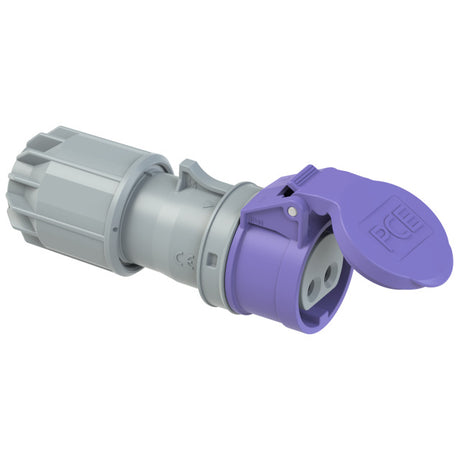

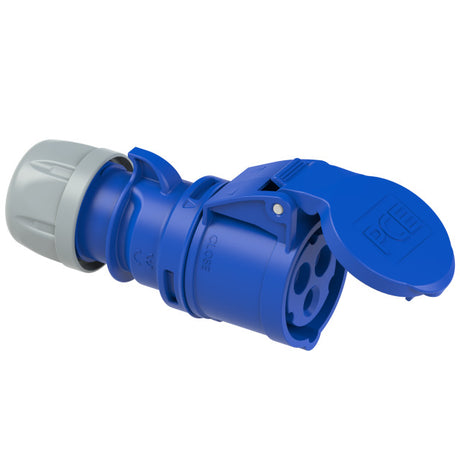

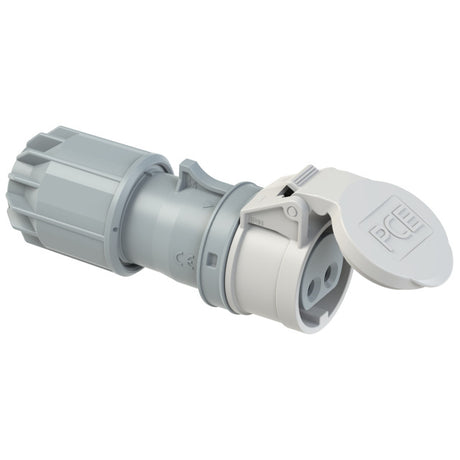

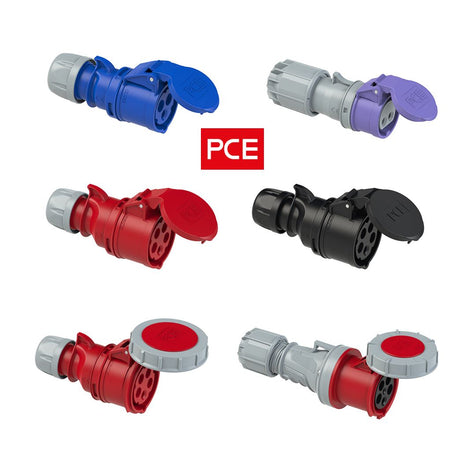

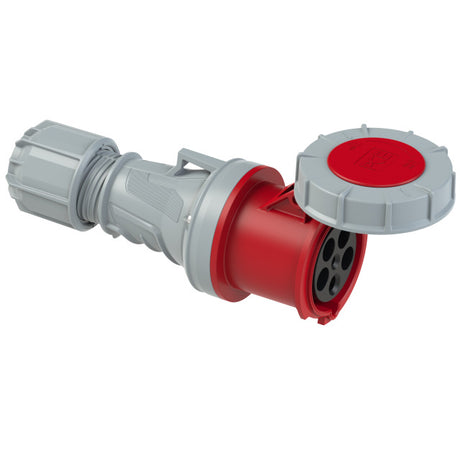

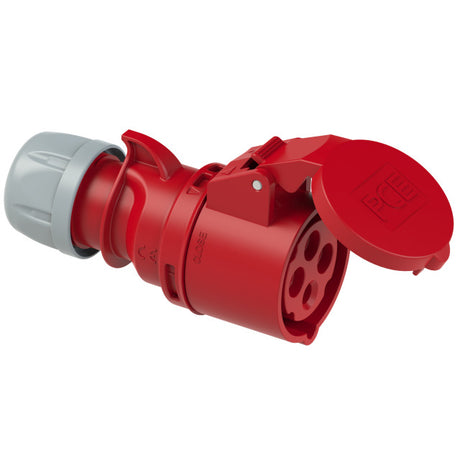

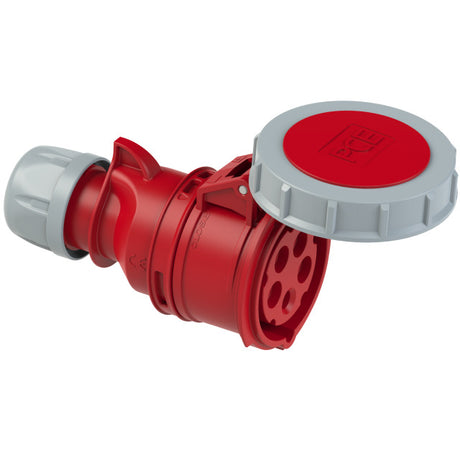

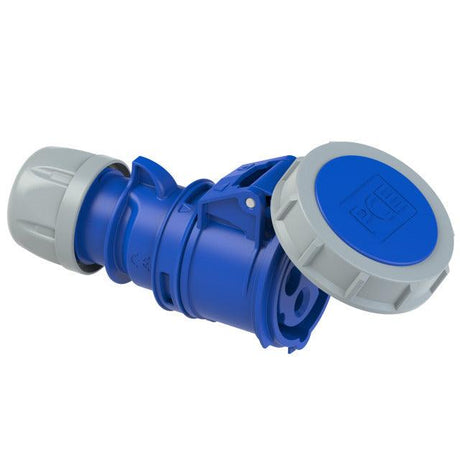

CEE-Kupplung 14 Verlängerung, Leitungsende

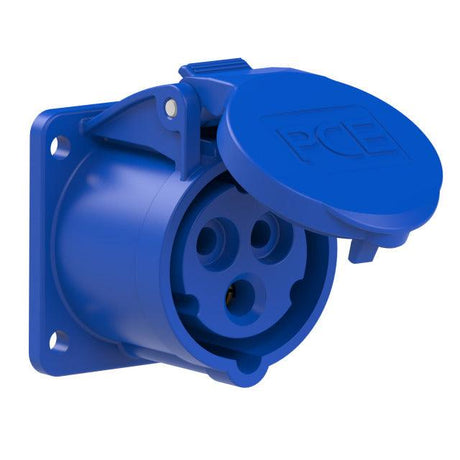

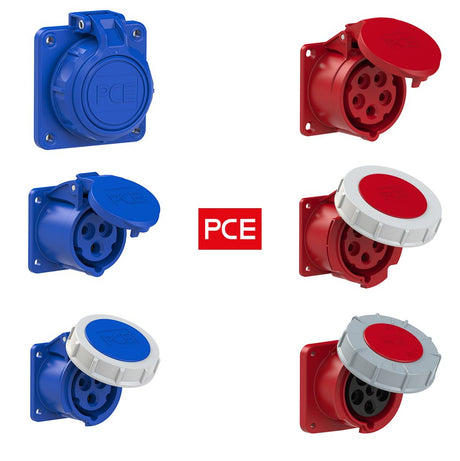

CEE-Anbaudose 12 Einbau in Gehäuse und Verteiler
Schuko-Kupplung 12 Verlängerung, Baustelle

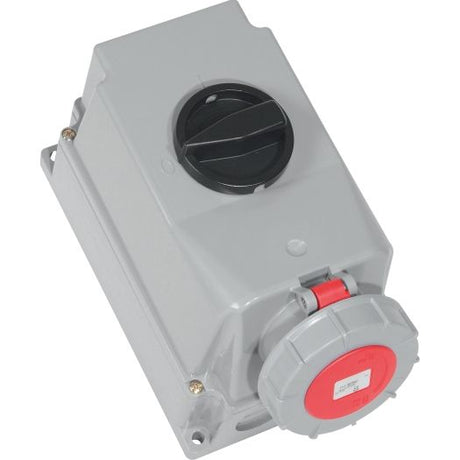

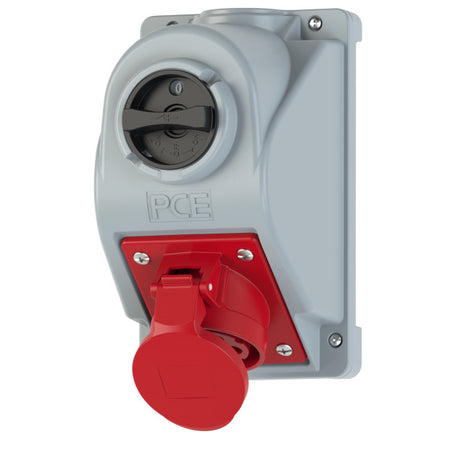

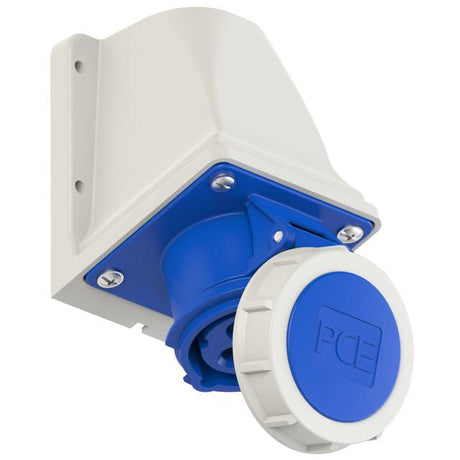

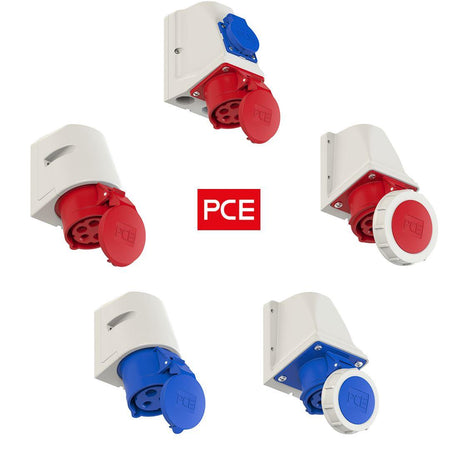

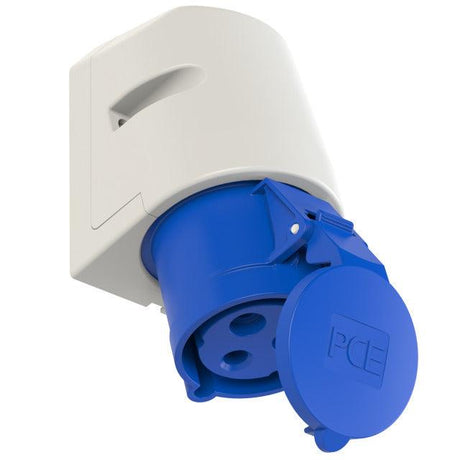

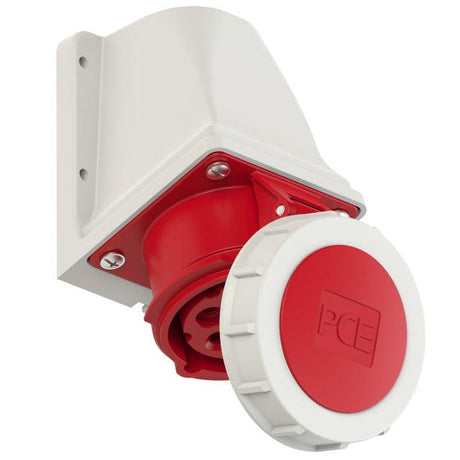

CEE-Wanddose 9 Aufputz an der Wand
CEE-Wandgerätestecker 8 Einspeisung in Gerät oder Verteiler
Maschinensteckdose 8 Schuko an Maschine und Werkbank

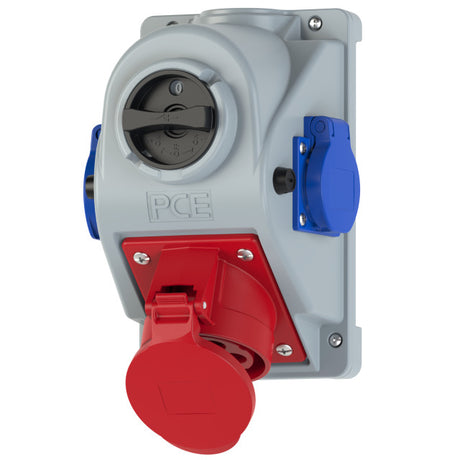

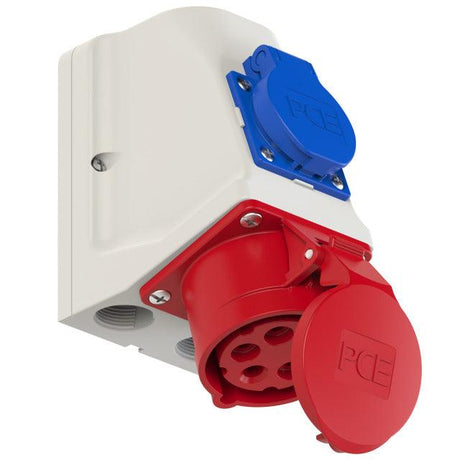

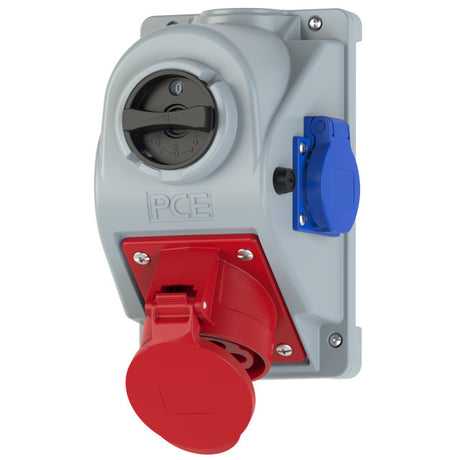

Steckdosen-Kombination 7 CEE und Schuko in einem Gehäuse

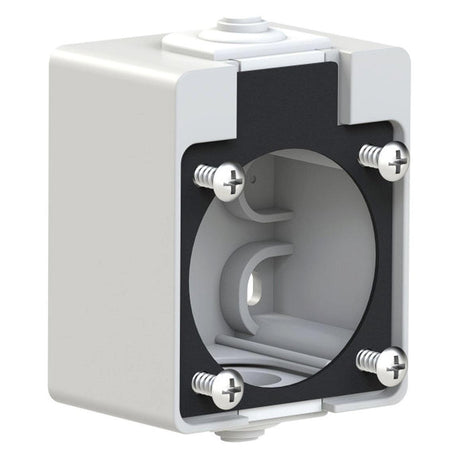

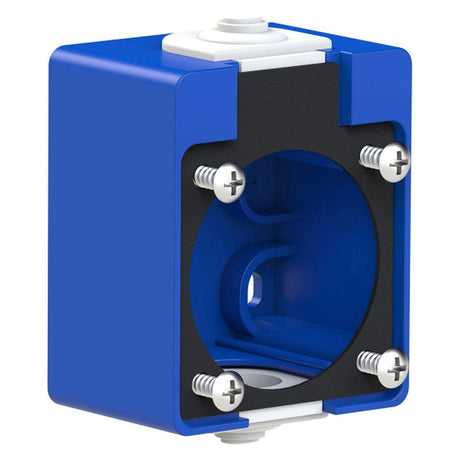

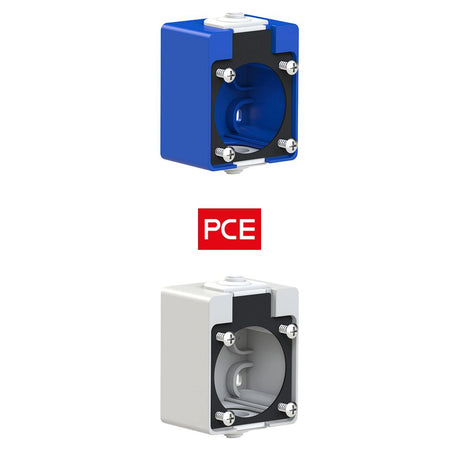

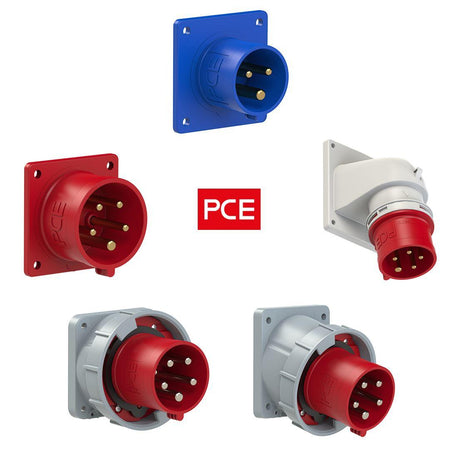

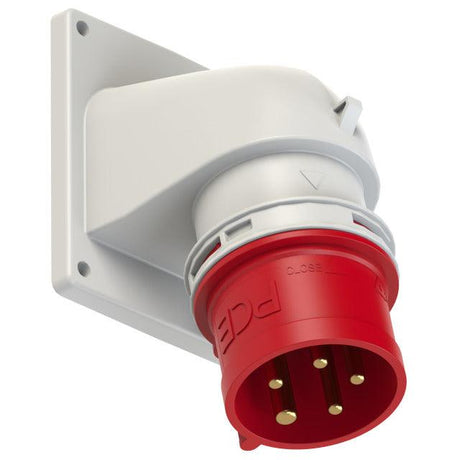

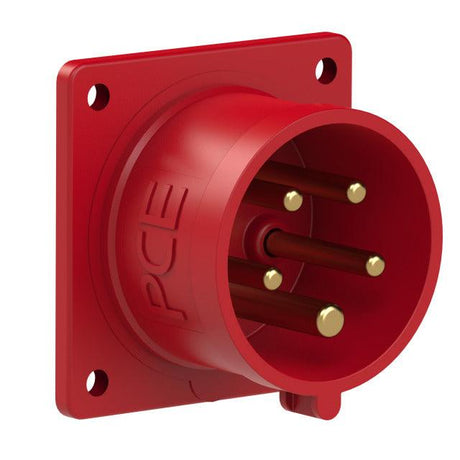

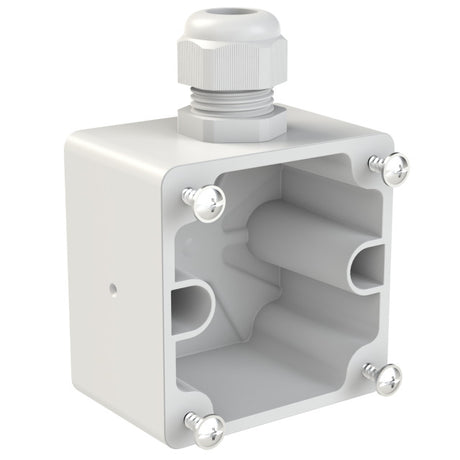

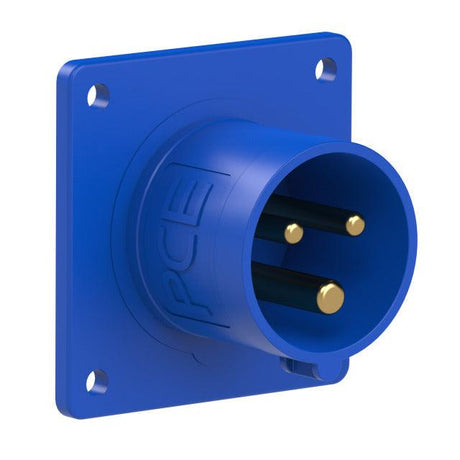

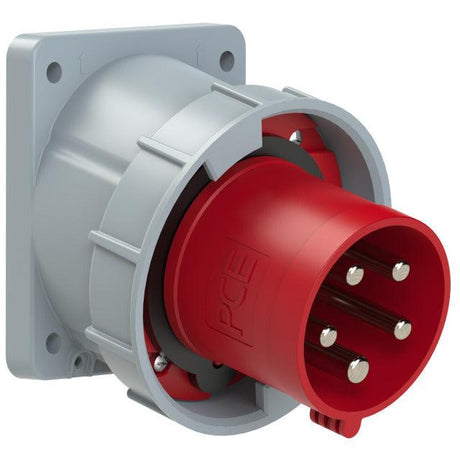

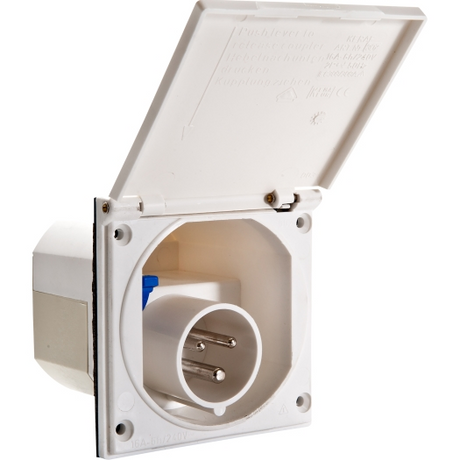

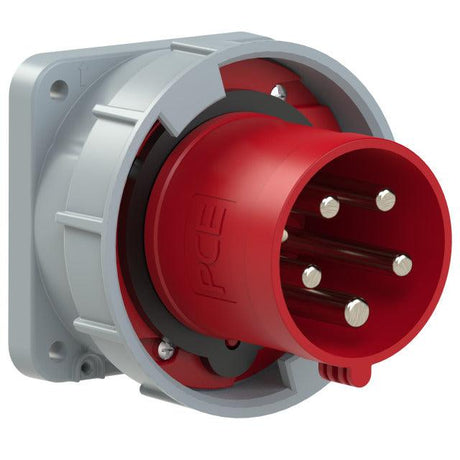

Dazu kommen Anbaugerätestecker, Schuko-Stecker, Aufputzdosen und ein Aufputzgehäuse für Maschinensteckdosen.

Der Nummernschlüssel der PCE-Steckvorrichtungen

Die Nummern der Standard-Steckvorrichtungen sind nach einem festen Schlüssel aufgebaut. Die erste Ziffer nennt die Bauform, die zweite die Stromstärke, die dritte die Polzahl. Die Endung -6 steht für die 6-h-Lage des Schutzkontakts, ein angehängtes x für ein schwarzes Gehäuse.

Stelle Wert Bedeutung
1. Ziffer 0 / 1 / 2 / 3 / 5 / 6 Stecker / Wanddose / Kupplung / Anbaudose / Wandgerätestecker / Anbaugerätestecker
2. Ziffer 1 / 2 16 A / 32 A
3. Ziffer 3 / 5 3-polig 230 V / 5-polig 400 V

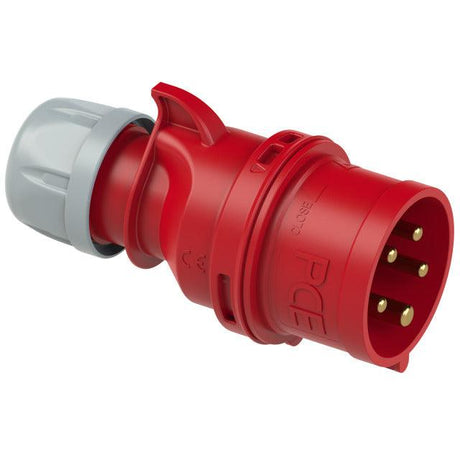

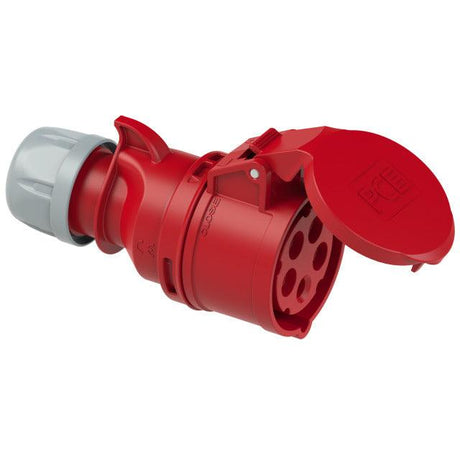

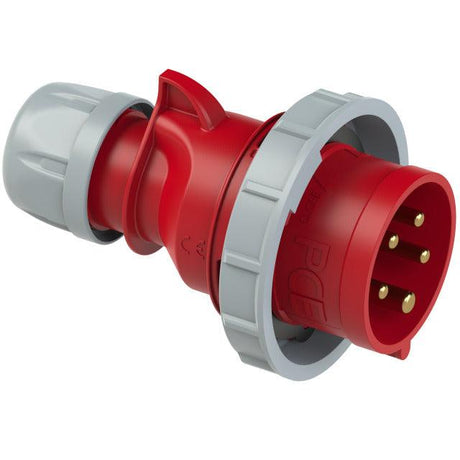

Aus 015-6 wird so ein CEE-Stecker mit 16 A, 5-polig, 6 h. Die passende Kupplung trägt die Nummer 215-6, die Ausführung mit 32 A die Nummer 225-6.

Farbe und 6 h: woran Sie die passende Steckvorrichtung erkennen

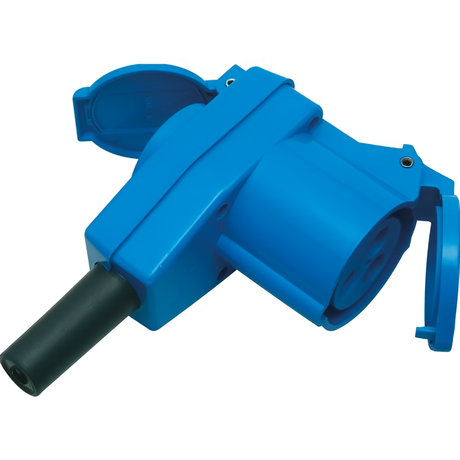

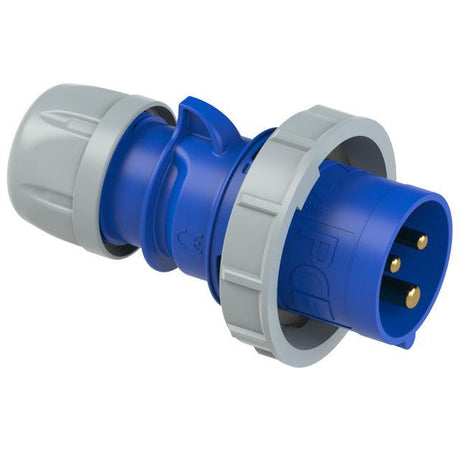

CEE-Steckvorrichtungen sind nach IEC 60309 so gebaut, dass nur zusammenpasst, was elektrisch zusammengehört. Blau steht für 230 V und ist 3-polig, Rot für 400 V und ist 5-polig. Die Lage des Schutzkontakts wird als Uhrzeit angegeben, bei den Standardausführungen ist das 6 h. Stimmen Farbe, Polzahl und Stellung zwischen Stecker und Dose nicht überein, lässt sich die Verbindung mechanisch nicht herstellen. Übergänge zwischen CEE und Schuko finden Sie unter CEE-Adapter.

Schuko aus Vollgummi und Maschinensteckdosen

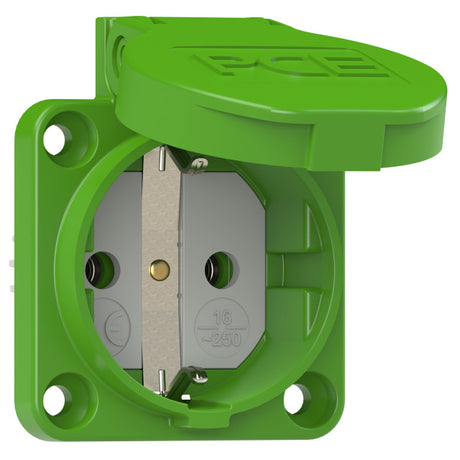

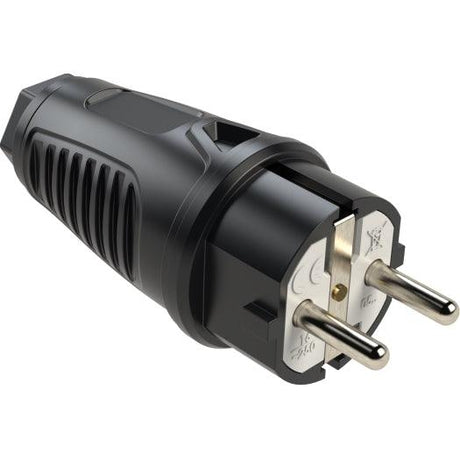

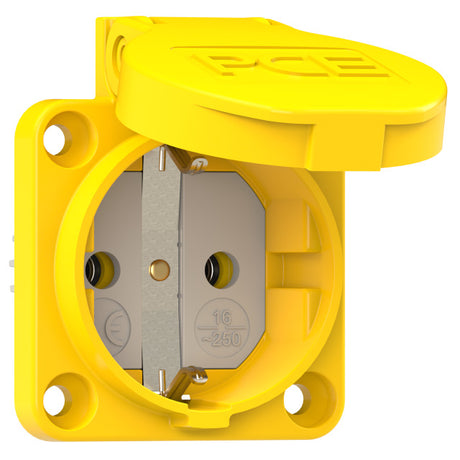

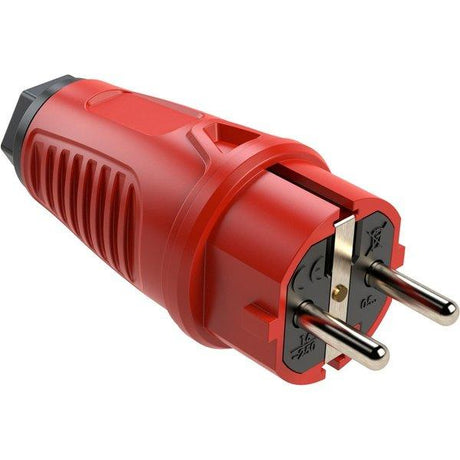

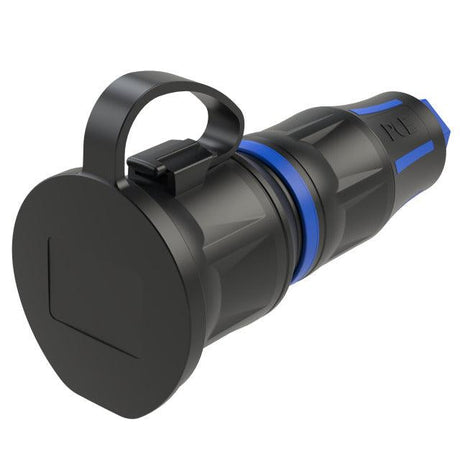

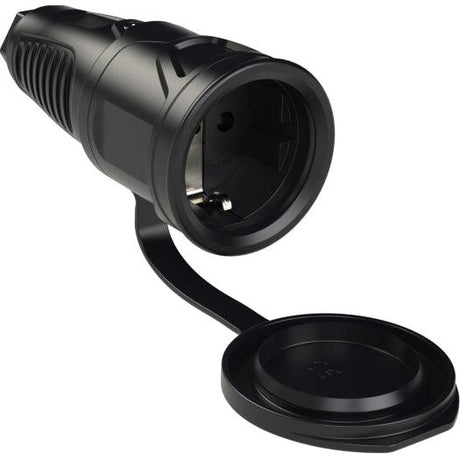

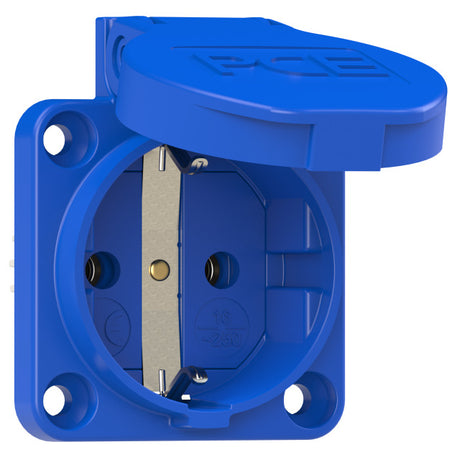

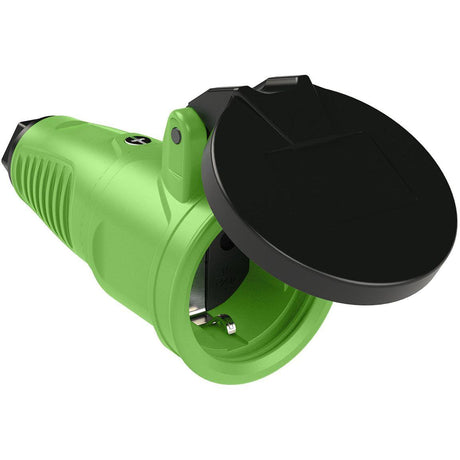

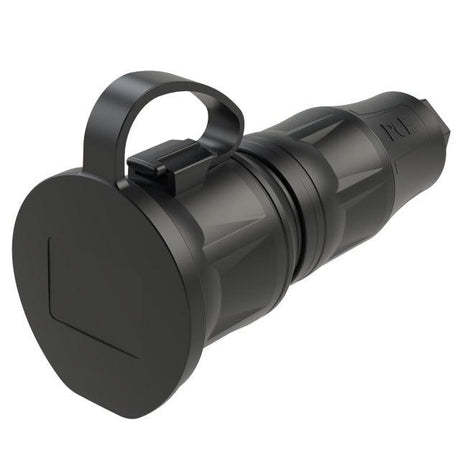

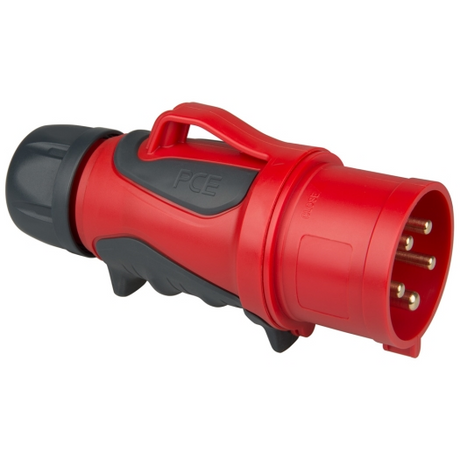

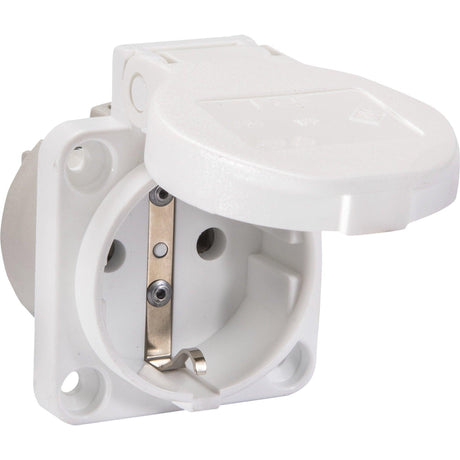

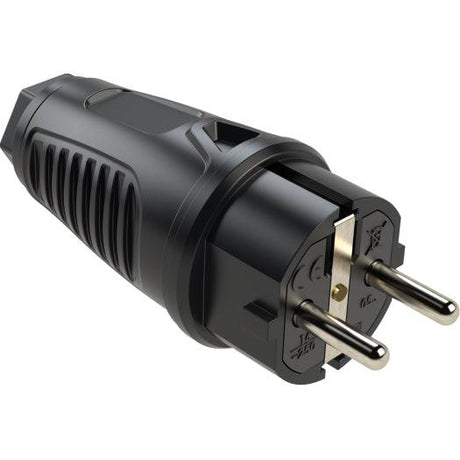

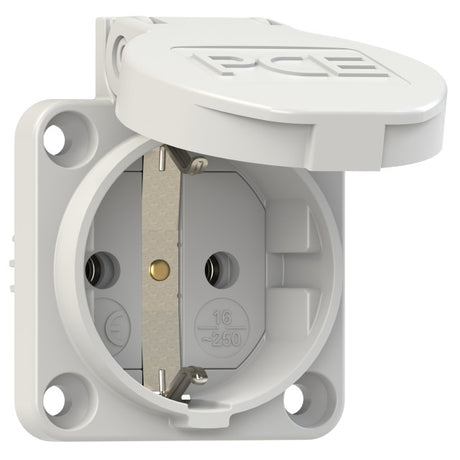

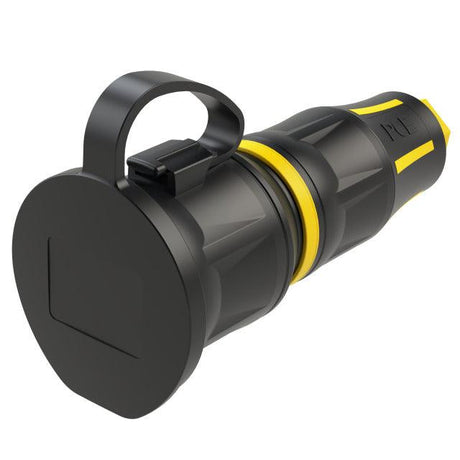

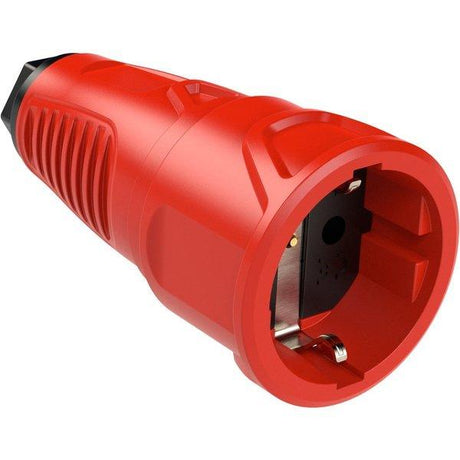

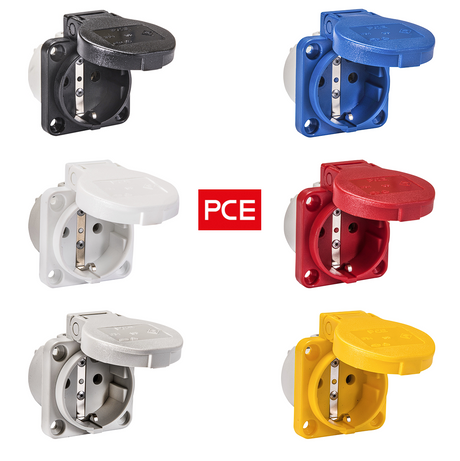

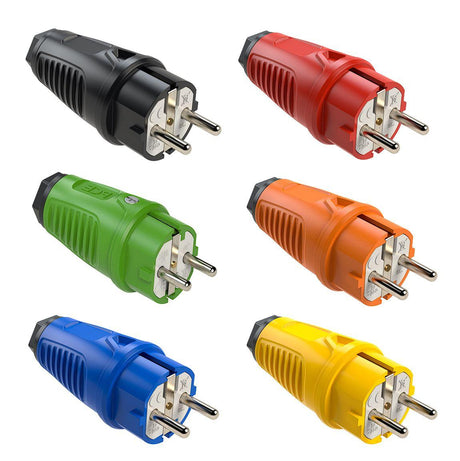

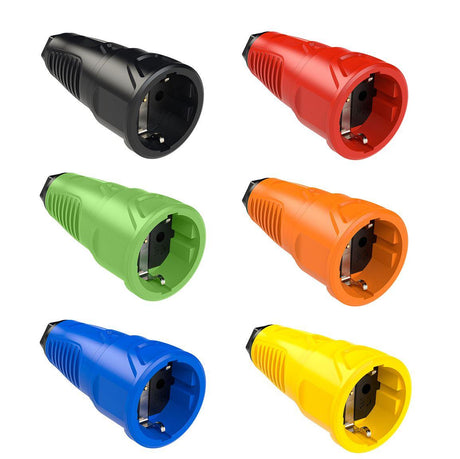

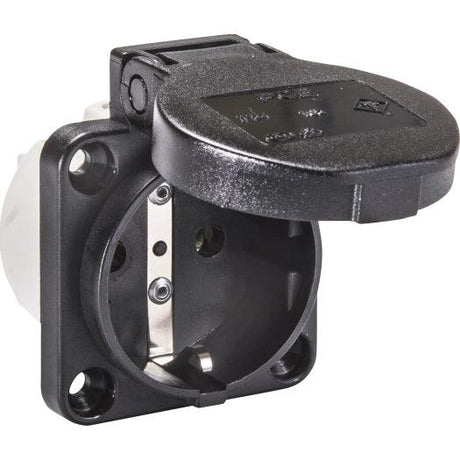

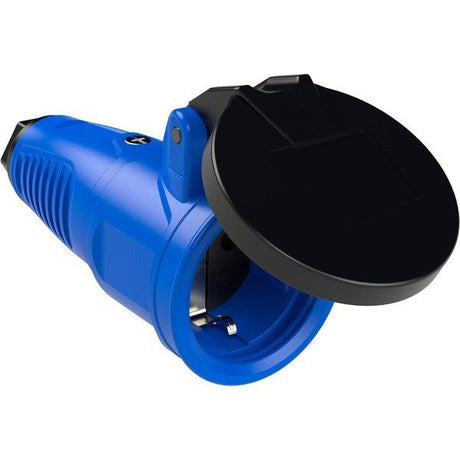

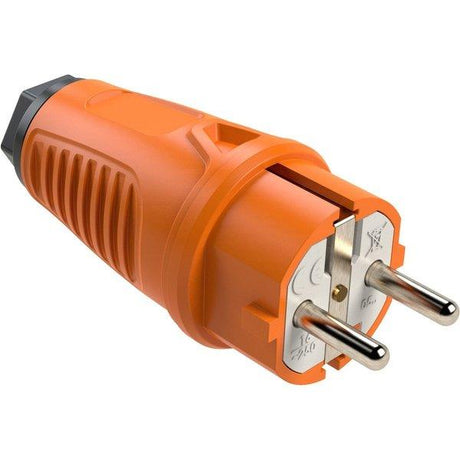

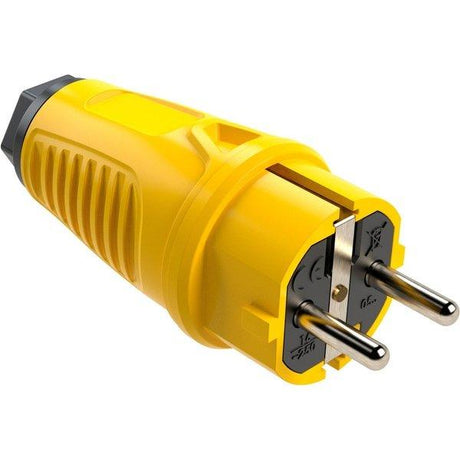

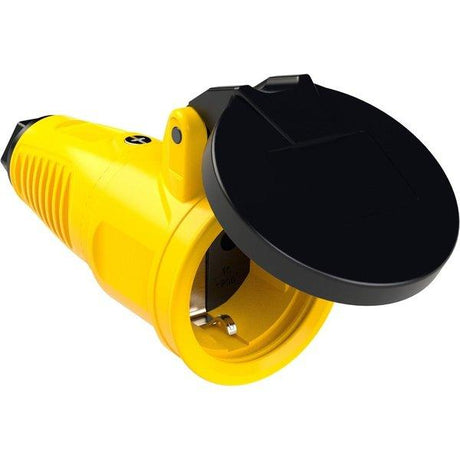

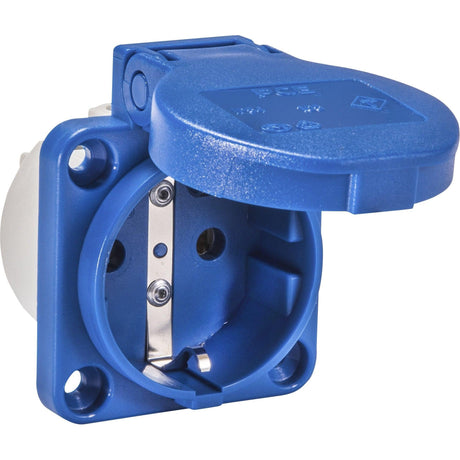

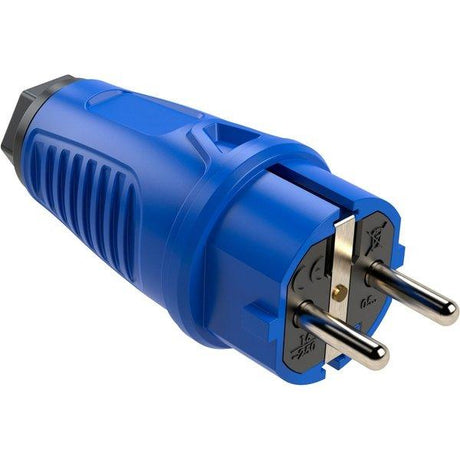

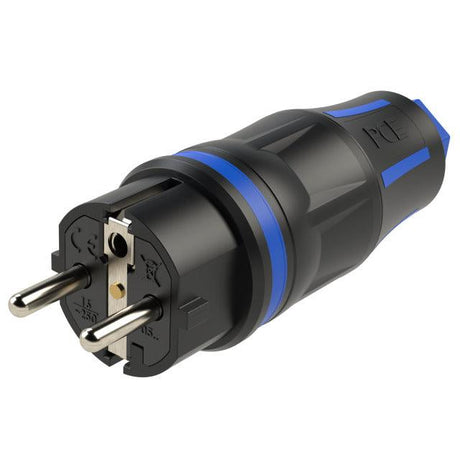

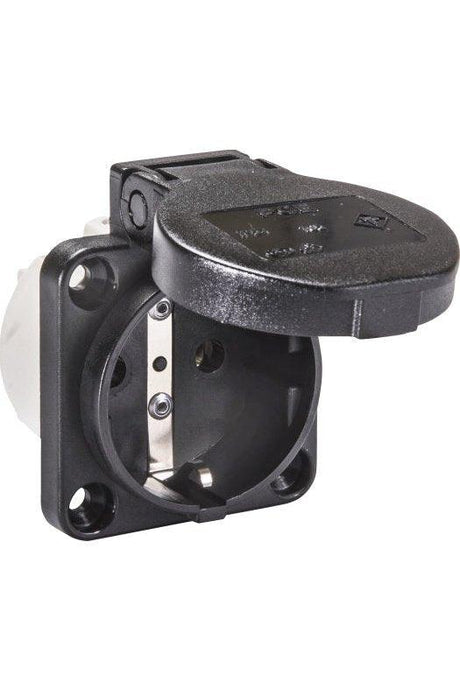

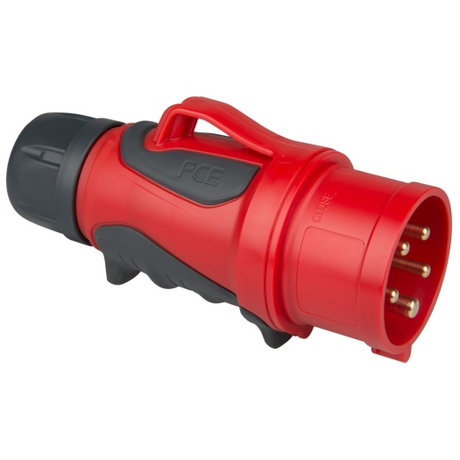

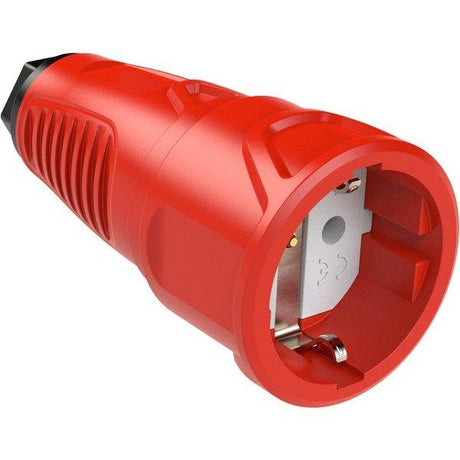

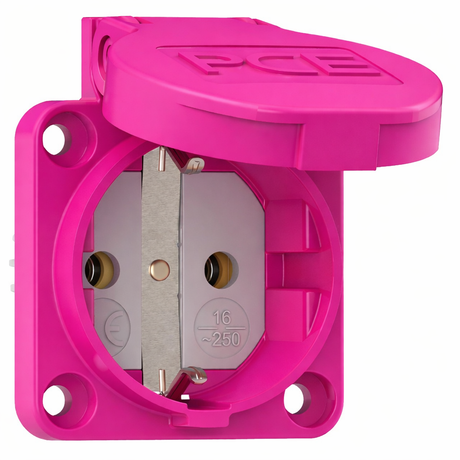

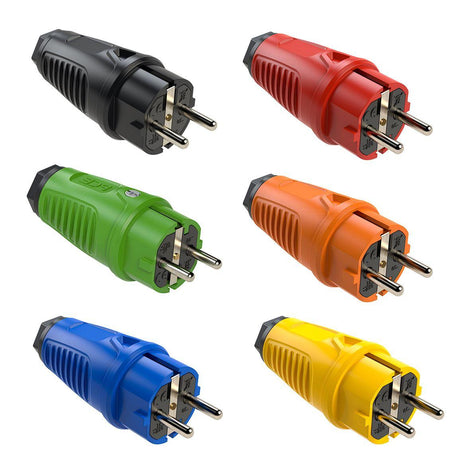

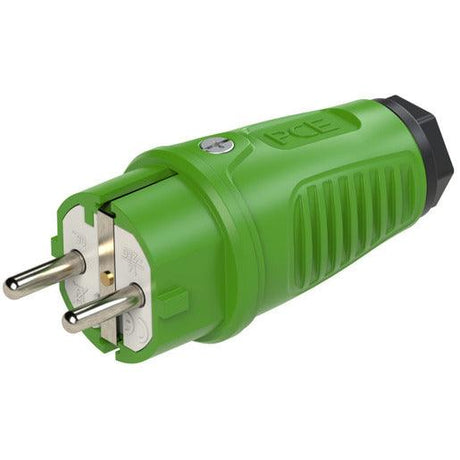

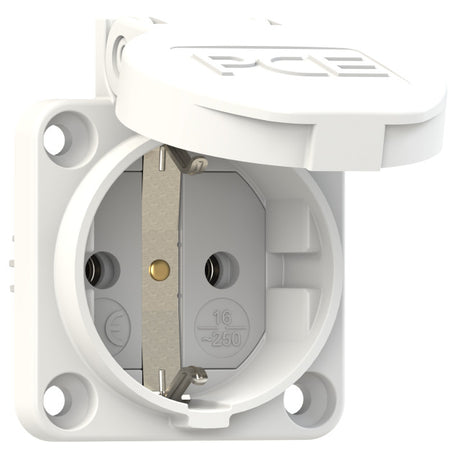

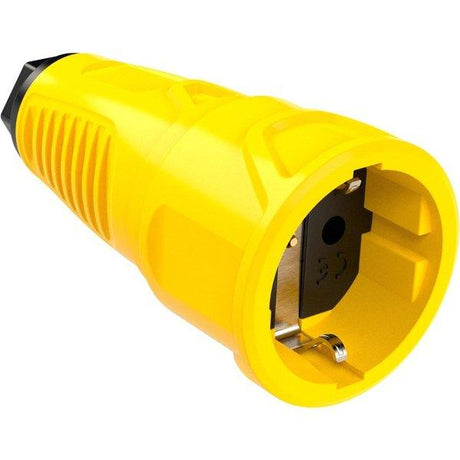

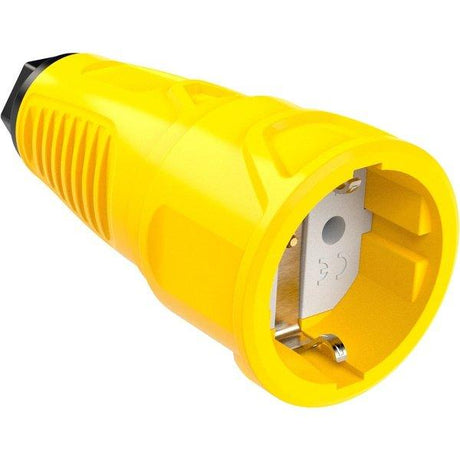

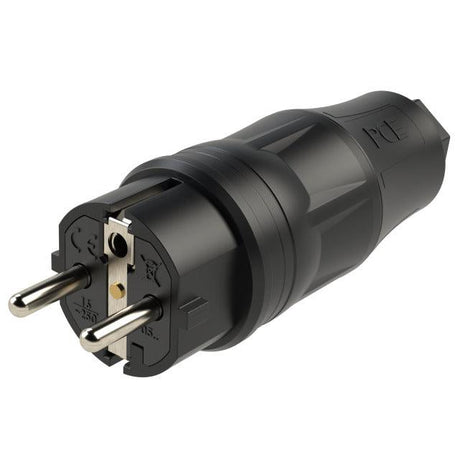

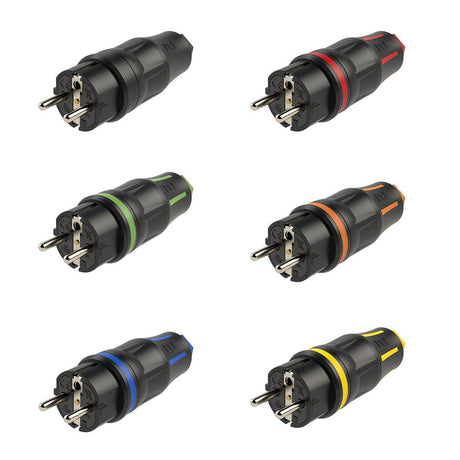

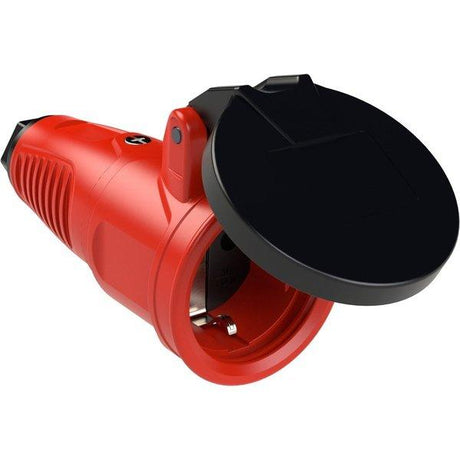

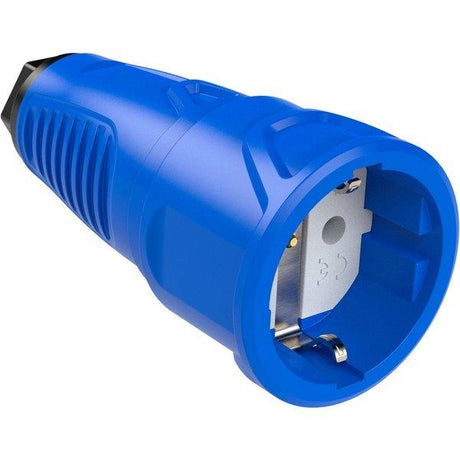

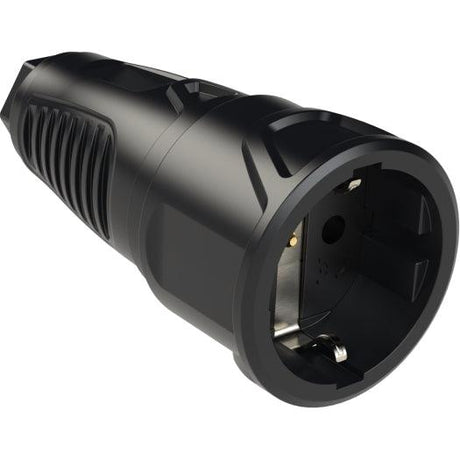

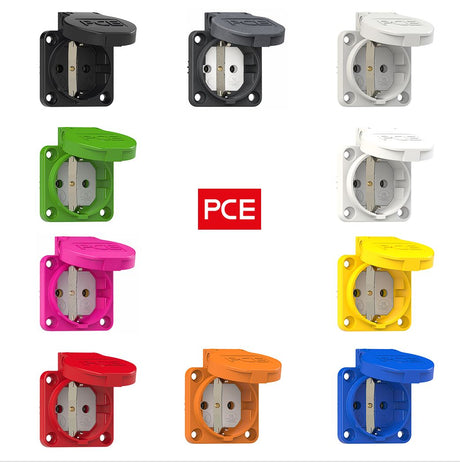

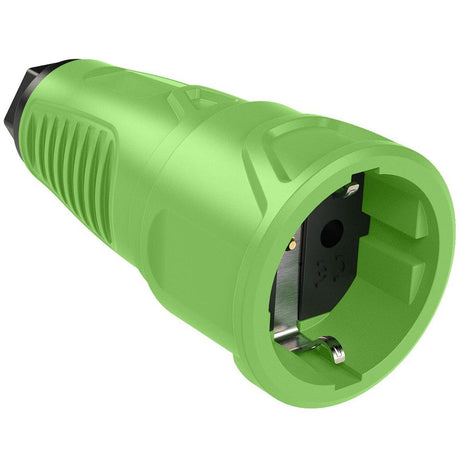

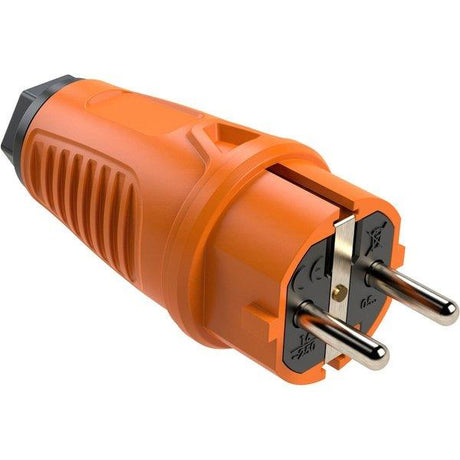

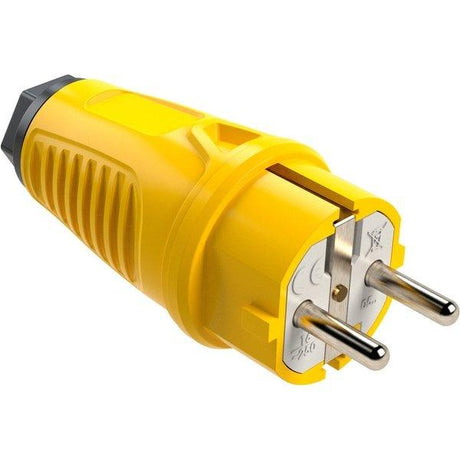

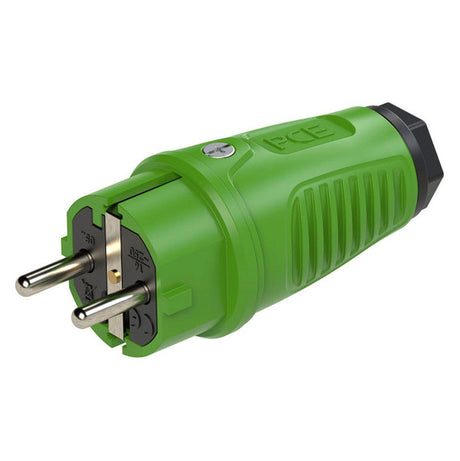

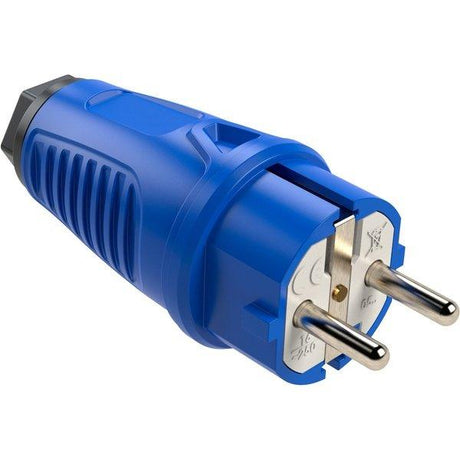

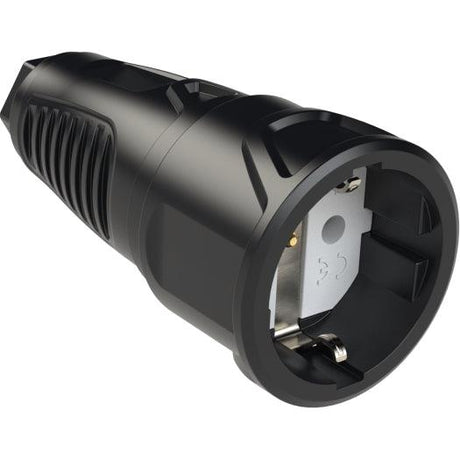

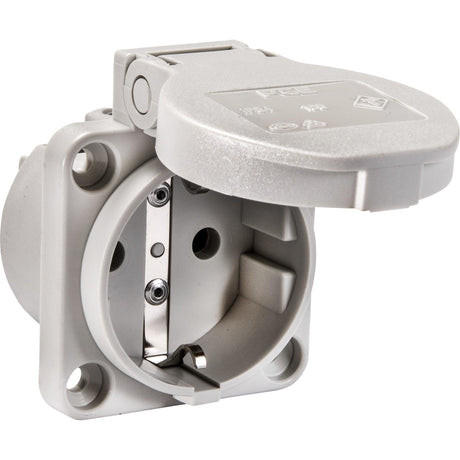

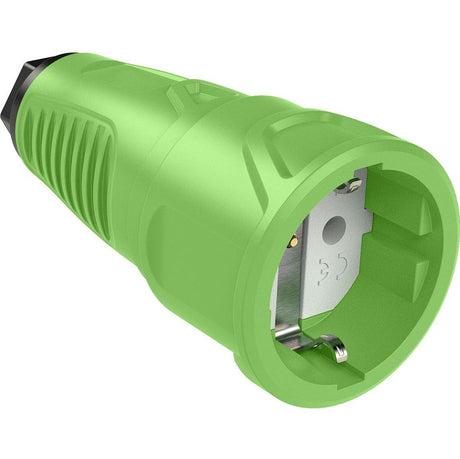

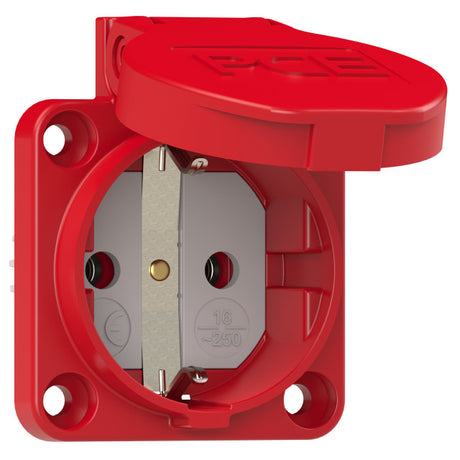

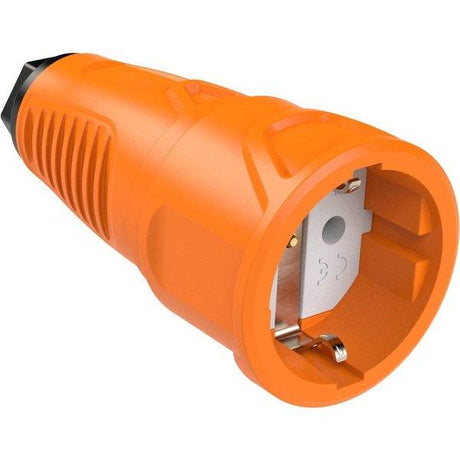

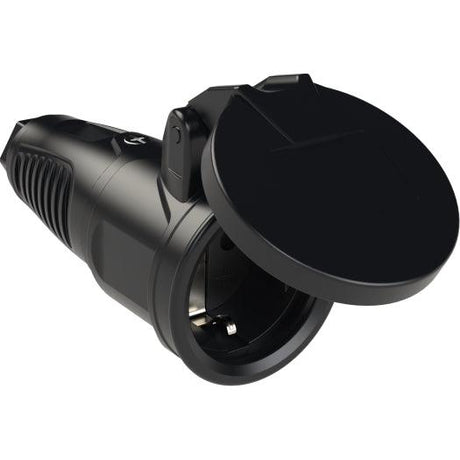

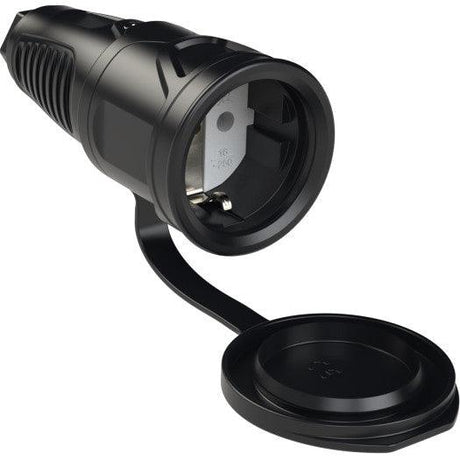

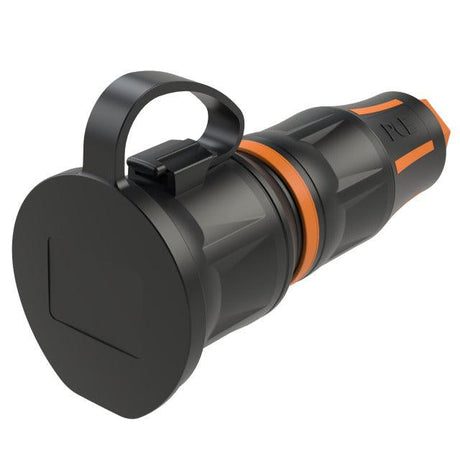

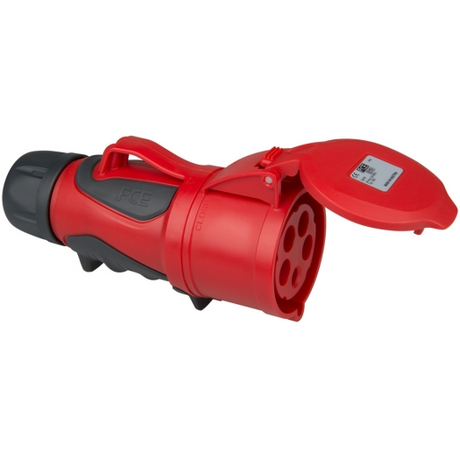

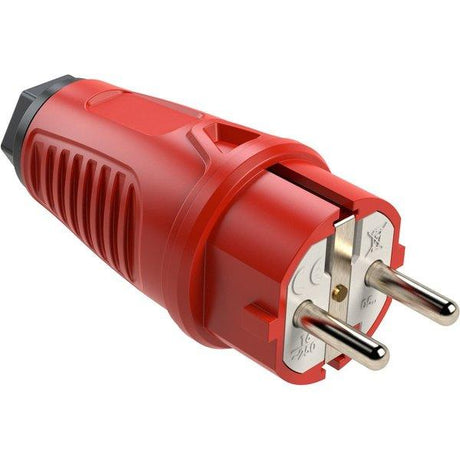

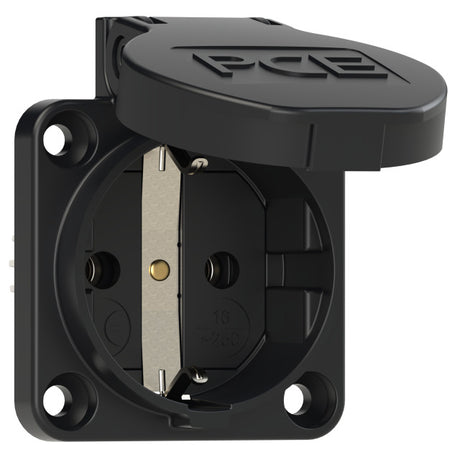

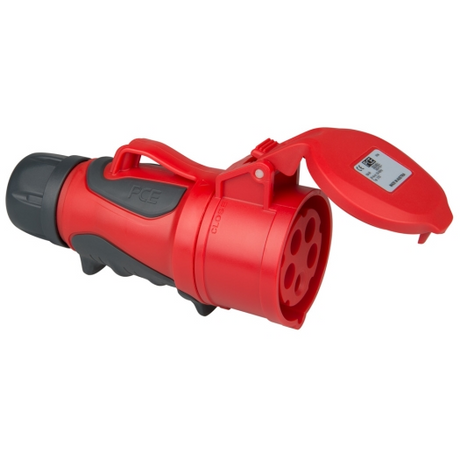

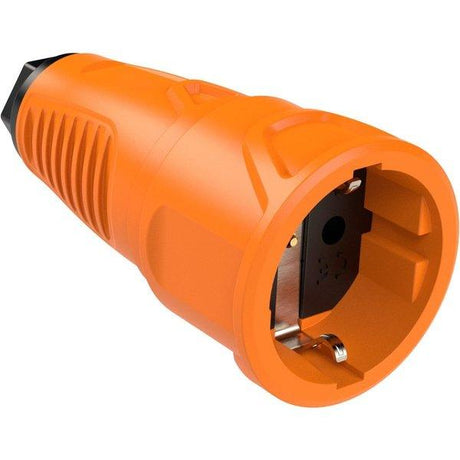

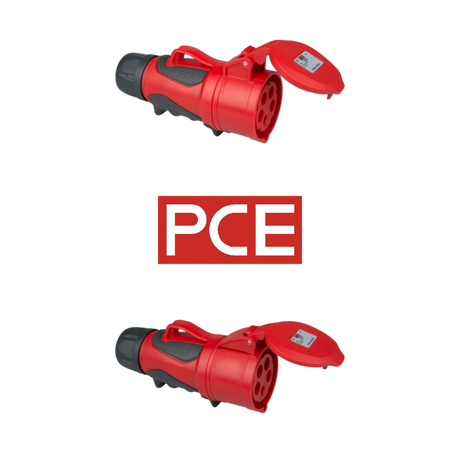

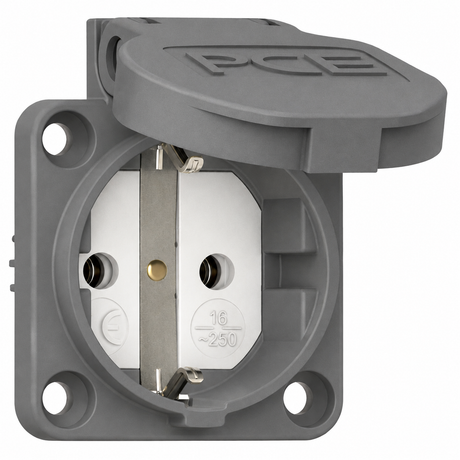

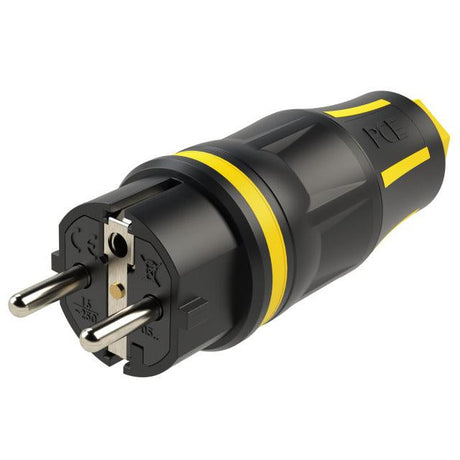

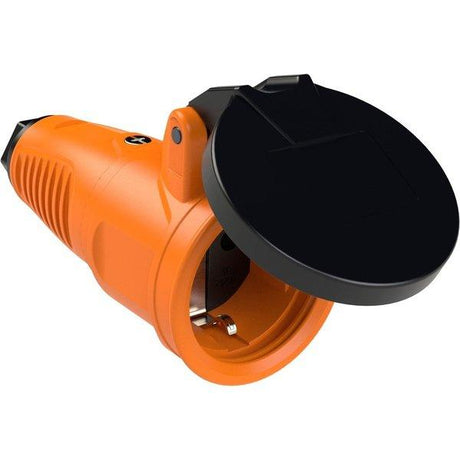

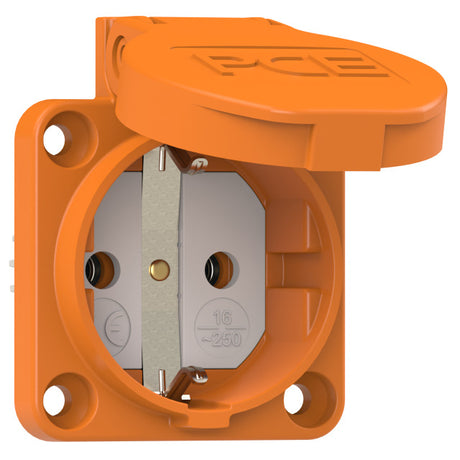

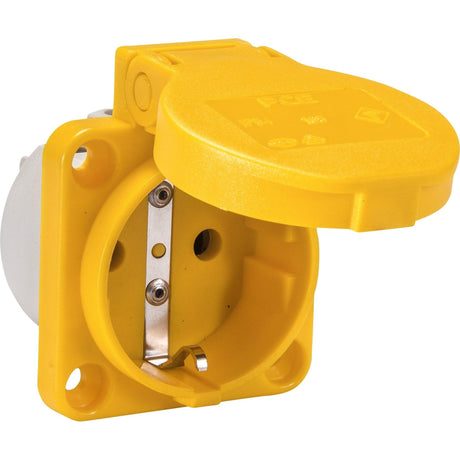

Für Baustelle und Werkstatt führen wir die Vollgummi-Serien Taurus und Top Taurus als Stecker und Kupplung, wahlweise mit Deckel am Band oder Federklappdeckel. Die Ausführungen mit Deckel sind in IP54 gefertigt, die Kupplungen ohne Deckel in IP20. Die GRIP Serie ergänzt 5-polige CEE-Stecker und -Kupplungen mit 16 und 32 A in IP54. Maschinensteckdosen der Reihe 105 mit rückseitigem Anschluss gibt es in sechs Farben, sodass sich Stromkreise farblich trennen lassen.

PCE bei Sanos bestellen

Ab 249 € versenden wir frachtfrei per DHL oder GLS, Betriebe bestellen auf Rechnung. Passende Leitung finden Sie unter Gummileitung H07RN-F, fertige Baustromverteiler unter CEE-Verteiler. Steckvorrichtungen weiterer Hersteller vergleichen Sie unter CEE-Steckvorrichtungen. Für fest angeschlossene Motoren an Maschine oder Pumpe finden Sie Schutzgeräte unter Motorschutzschalter. Größere Mengen für Baustelle, Vermietung oder Veranstaltungstechnik stellen wir auf Anfrage zusammen.

Häufig gestellte Fragen

1 Wofür steht PCE?
PCE ist die Marke von PC Electric, einem Hersteller mit Sitz in St. Martin im Innkreis in Österreich. Das Unternehmen fertigt seit 1973 CEE-Stecker und -Kupplungen. Mit PCE Instruments, einem Messgeräte-Anbieter, hat die Marke nichts zu tun.
2 Was bedeutet 6 h bei CEE-Steckvorrichtungen?
6 h beschreibt die Lage des Schutzkontakts als Uhrzeit, von vorn auf das Steckgesicht gesehen. Es ist die Standardstellung für 230 V und 400 V. Stecker und Dose müssen in der Stellung übereinstimmen, sonst passen sie nicht zusammen.

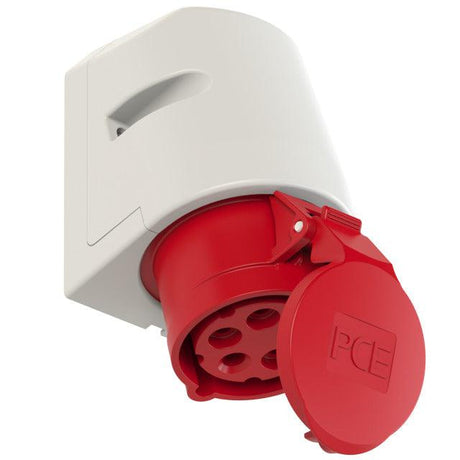

3 Was ist der Unterschied zwischen CEE-Wanddose und Anbaudose?

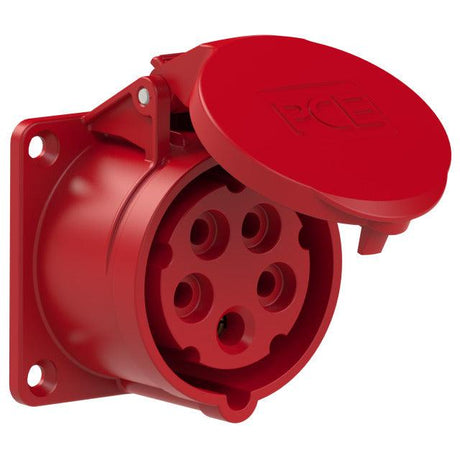

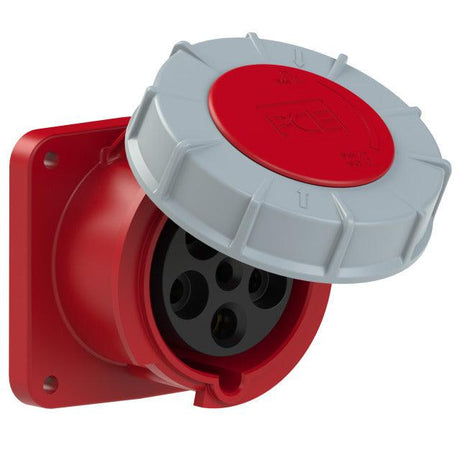

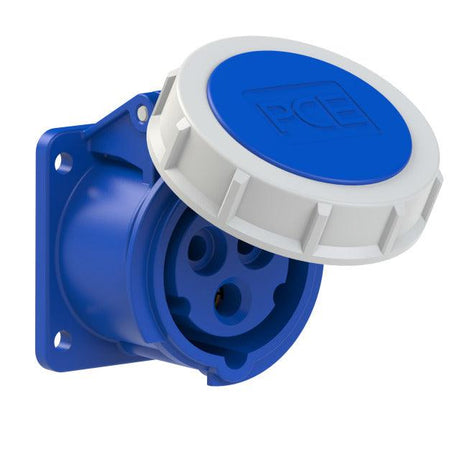

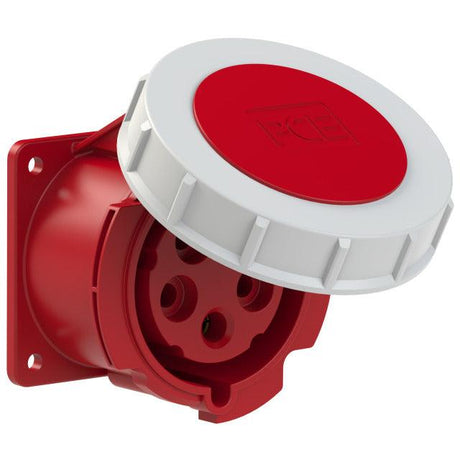

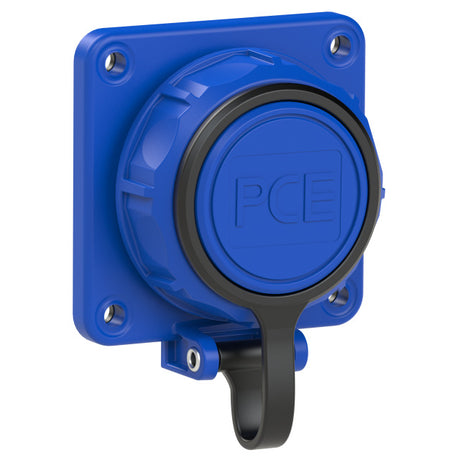

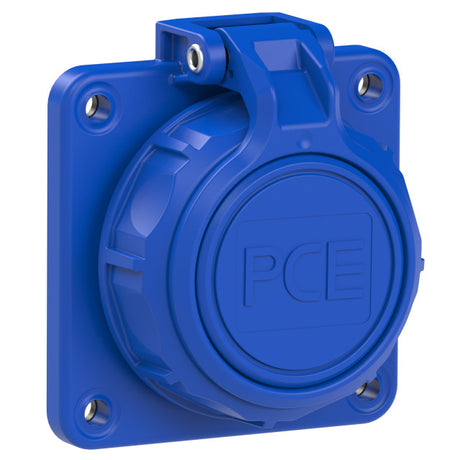

Die Wanddose wird auf Putz an Wand oder Säule geschraubt und hat ein eigenes Gehäuse. Die Anbaudose wird in ein Gehäuse oder einen Verteiler eingebaut und über einen Flansch befestigt, bei PCE etwa mit 70 x 70 oder 75 x 75 mm und Flanschdichtung.

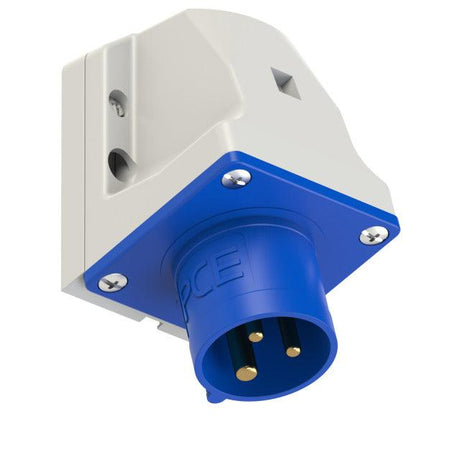

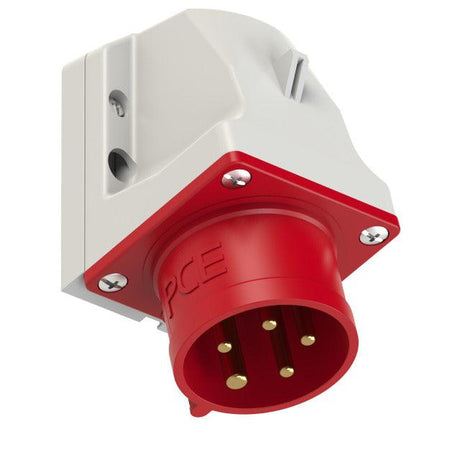

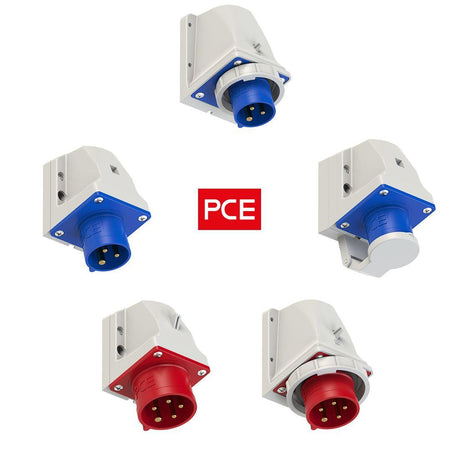

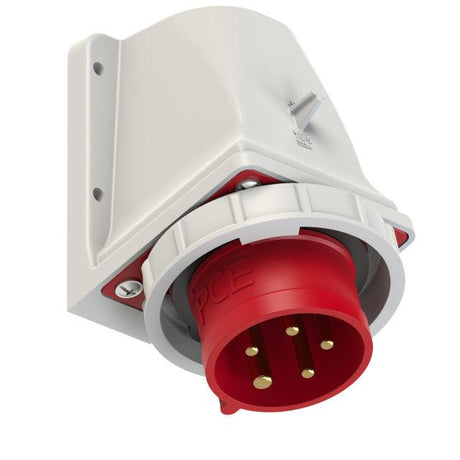

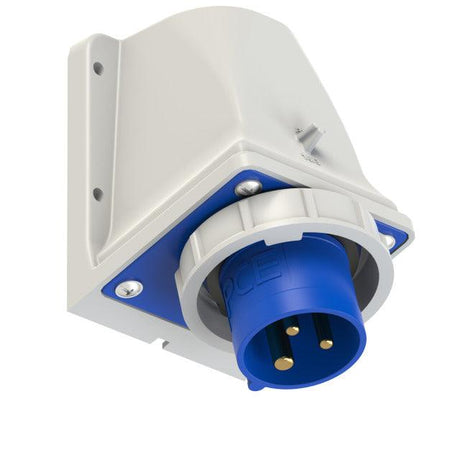

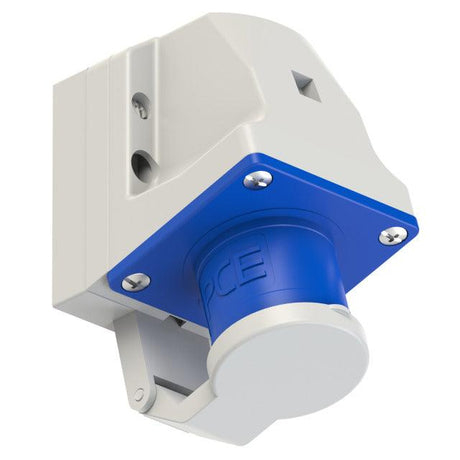

4 Was ist ein CEE-Wandgerätestecker?
Ein fest montierter Stecker, über den ein Gerät oder ein Verteiler eingespeist wird. Die Zuleitung endet dabei in einer Kupplung, die auf den Wandgerätestecker gesteckt wird. Bei PCE gibt es ihn 3- und 5-polig.

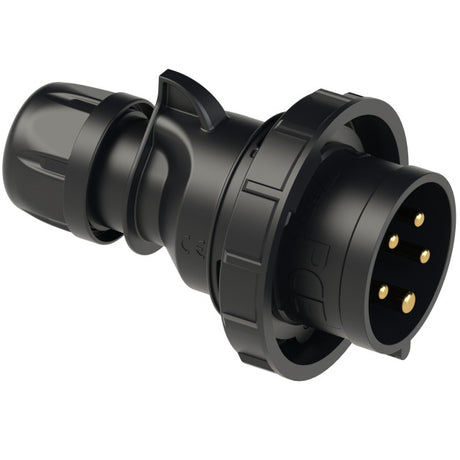

5 Gibt es PCE-Stecker in Schwarz?

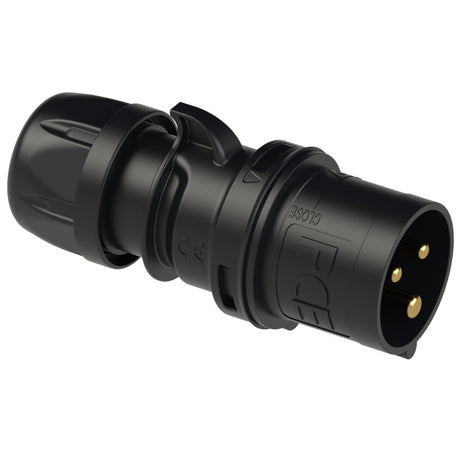

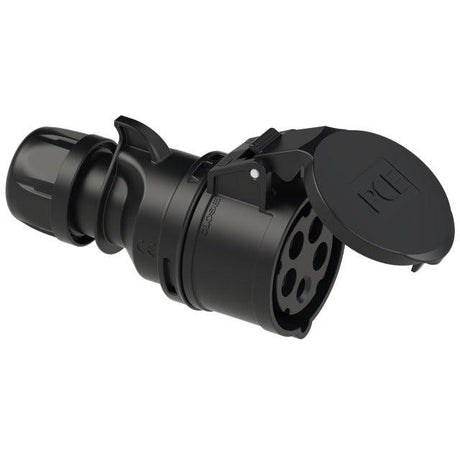

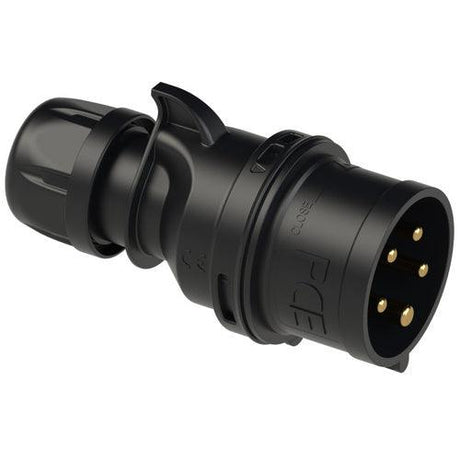

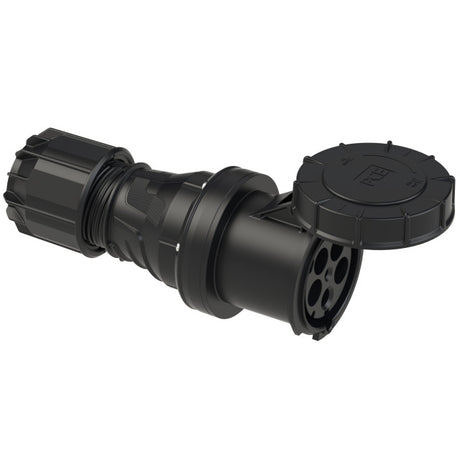

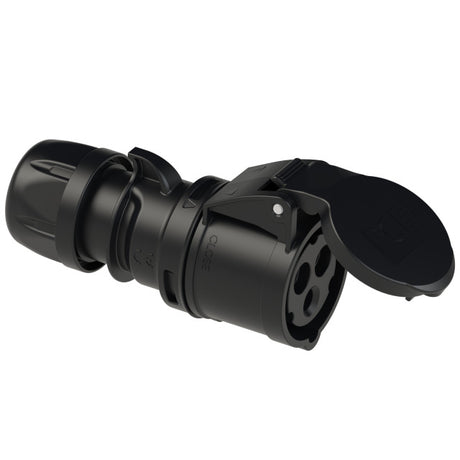

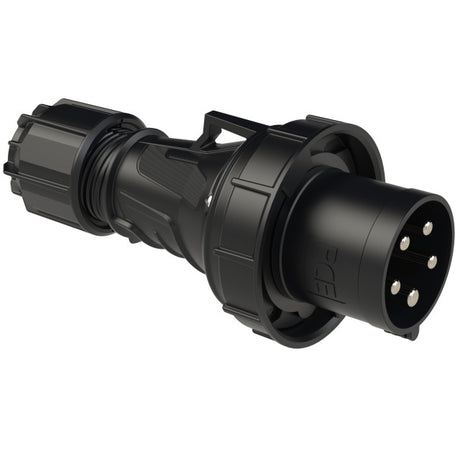

Ja. Einzelne Stecker und Kupplungen führen wir mit schwarzem Gehäuse, erkennbar am x in der Artikelnummer, etwa 015-6x, 025-6x und 215-6x. Polzahl, Spannung und die 6-h-Stellung entsprechen der farbigen Ausführung.
